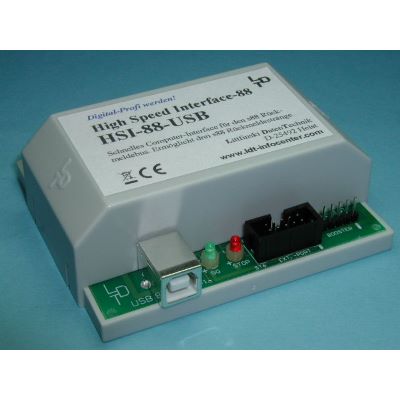

Littfinski 030913 - HSI-88-USB-G ( Fertiggerät im Gehäuse)

030913 - HSI-88-USB-G ( Fertiggerät im Gehäuse)

High Speed Interface für den s88-Rückmeldebus!

Beim HSI-88-USB handelt es sich um ein Rückmeldeinterface vom s88-Rückmeldebus zur USB-Schnittstelle eines Computers.

Dabei verfügt das Interface über drei s88-Busstecker. Dies bietet den Vorteil der schnelleren s88-Busbearbeitung und der Möglichkeit, drei Busstränge auf der Anlage zu bilden.

Die Rückmeldeereignisse gelangen dabei schnell über die USB-Schnittstelle und ohne den Umweg über die Digitalzentrale direkt zum PC.

Schnelle (1.1/2.0 Full-Speed USB-Anschluss), galvanisch getrennte Verbindung zum Computer über USB. Alle USB-Geräte benötigen sog. USB-Gerätetreiber, die sich für das HSI-88-USB auf der beiliegende CD „USB-Drivers for DiCoStation and HSI-88-USB“ befinden.

Durch 3 Rückmeldestränge verdreifacht sich ausserdem die Lesegeschwindigkeit des s88-Rückmeldebusses.

3 Rückmeldestränge bedeutet aber auch, einfachere Anordnung der Rückmeldemodule unter Ihrer Anlage.

Es können maximal 31*16 Rückmeldekontakte überwacht werden. Pro Busstrang maximal 31*16, jedoch können in der Summe über alle drei Stränge nicht mehr als 31*16 Kontakte eingelesen werden.

Neben allen Standardrückmeldemodulen wie s88 von Märklin oder unserem RM-DEC-88, können Sie natürlich auch unsere speziellen Rückmeldemodule RM-DEC-88-Opto und RM-GB-8 am HSI-88-USB betreiben.

So werden die Rückmeldekabel der drei Rückmeldestränge richtig an das High Speed Interface HSI-88-USB angeschlossen:

* Rechts und in der Mitte je ein störsicheres verdrilltes Kabel unserer Rückmeldemodule.
* Links ein Flachbandkabel von Märklin oder anderer Hersteller.


Das HSI-88-USB arbeitet ereignisgesteuert: eine oder mehrere Änderungen der Rückmeldeeingänge werden sofort zum PC gemeldet. Dies spart erhebliche Rechenzeit ein und äußert sich in verkürzter Reaktionszeit, da der PC nicht zyklisch (und damit verzögert) nach Änderungen fragen muss, sondern diese aktuell vom Interface gemeldet bekommt.

Wenn Sie die Kommunikation mit dem Interface HSI-88-USB in eine selbst geschriebene Modellbahnsoftware einbinden wollen, finden Sie den Befehlssatz zum Downloaden hier!

Jedem Rückmeldeinterface HSI-88-USB liegt ein USB-Anschlusskabel zum Anschluss an den PC und eine CD mit USB-Treibern für Windows 98, ME, 2000, XP, Vista (32-Bit) und Windows 7 (32-Bit) bei. Die aktuelle Firmware des HSI-88-USB und die aktuellen USB-Treiber können Sie hier downloaden.

Anschlussbeispiele zum HSI-88-USB finden Sie zum Downloaden hier!

Jedem Interface HSI-88-USB liegt ein ausführliches Handbuch inkl. Installationsanleitung und Bildschirmabbildungen bei.

Das High Speed Interface HSI-88-USB erhalten Sie als geprüftes Fertiggerät im Gehäuse:
