Littfinski 300211 - RS-8-B (Bausatz) Produktdetails

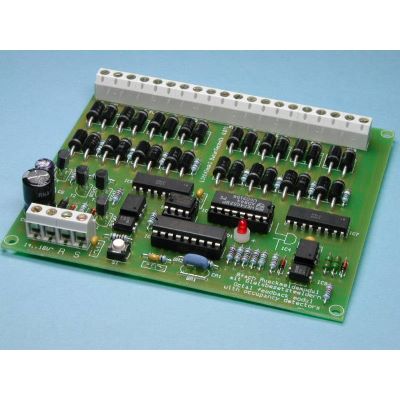

300211 - RS-8-B (Bausatz)
8fach Rückmeldemodul
mit integrierter
Gleisbesetztmeldung
für den RS-Rückmeldebus (Lenz Digital plus) aus der Digital-Profi-Serie !
*
Zum Anschluss an die Steuerzentralen LZ100 oder LZV100 von Lenz (bis zu 128 Stück oder gemeinsam mit LR101 und LS110).
* Geeignet zur Überwachung von 8 Gleisabschnitten mit Strombelastung bis 3 Ampere. Isolierte Schiene oder Gleisabschnitt, deren Belegung überwacht werden soll, werden einfach über die Ausgangsklemmen des Rückmeldemoduls mit Digitalstrom versorgt. Die Gleisabschnitte können 1-polig oder 2-polig isoliert sein.
NEU von LDT: Lichtsignaldecoder.
Der 8-fach Gleisbelegtmelder RS-8 ist in zwei 4-fach Gleisbelegtmelder aufgeteilt. Damit ist es möglich, Gleise aus zwei verschiedenen Boosterkreisen zu überwachen. Durch die Aufteilung in zwei 4-fach Gleisbelegtmelder vereinfacht sich aber auch die Überwachung von Kehrschleifen. Mehr zu diesem Thema erfahren Sie in der Datei "Kehrschleife_21" im Downloads Bereich.
* Mit integriertem Spannungsmonitor: Liegt keine Spannung an den Gleisen (z.B. nach Kurzschluss), werden die Belegtzustände für die Dauer der Unterbrechung 'eingefroren'.
* Gleisspannung und Rückmeldebus sind voneinander und von der Versorgungsspannung über Optokoppler galvanisch getrennt.
* Die Rückmeldemodule RS-8 können beliebig mit anderen Rückmeldemodulen (RS-16-O, LR101 oder LS110) kombiniert werden.
* Als sofort einsetzbares Fertigmodul oder als Bausatz auf 110 * 96mm großer Leiterplatte mit vier Befestigungsbohrungen lieferbar (geeignetes Montagematerial finden Sie unter Zubehör).
* Komponenten aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben. Der RS-8 ist kompatibel zum verwendeten RS-Rückmeldebus.
* Jedem Rückmeldemodul RS-8 liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.
* Den RS-8 erhalten Sie als Bausatz oder als Fertigmodul.
8fach Rückmeldemodul
mit integrierter
Gleisbesetztmeldung
für den RS-Rückmeldebus (Lenz Digital plus) aus der Digital-Profi-Serie !
*
Zum Anschluss an die Steuerzentralen LZ100 oder LZV100 von Lenz (bis zu 128 Stück oder gemeinsam mit LR101 und LS110).
* Geeignet zur Überwachung von 8 Gleisabschnitten mit Strombelastung bis 3 Ampere. Isolierte Schiene oder Gleisabschnitt, deren Belegung überwacht werden soll, werden einfach über die Ausgangsklemmen des Rückmeldemoduls mit Digitalstrom versorgt. Die Gleisabschnitte können 1-polig oder 2-polig isoliert sein.
NEU von LDT: Lichtsignaldecoder.
Der 8-fach Gleisbelegtmelder RS-8 ist in zwei 4-fach Gleisbelegtmelder aufgeteilt. Damit ist es möglich, Gleise aus zwei verschiedenen Boosterkreisen zu überwachen. Durch die Aufteilung in zwei 4-fach Gleisbelegtmelder vereinfacht sich aber auch die Überwachung von Kehrschleifen. Mehr zu diesem Thema erfahren Sie in der Datei "Kehrschleife_21" im Downloads Bereich.
* Mit integriertem Spannungsmonitor: Liegt keine Spannung an den Gleisen (z.B. nach Kurzschluss), werden die Belegtzustände für die Dauer der Unterbrechung 'eingefroren'.
* Gleisspannung und Rückmeldebus sind voneinander und von der Versorgungsspannung über Optokoppler galvanisch getrennt.
* Die Rückmeldemodule RS-8 können beliebig mit anderen Rückmeldemodulen (RS-16-O, LR101 oder LS110) kombiniert werden.
* Als sofort einsetzbares Fertigmodul oder als Bausatz auf 110 * 96mm großer Leiterplatte mit vier Befestigungsbohrungen lieferbar (geeignetes Montagematerial finden Sie unter Zubehör).
* Komponenten aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben. Der RS-8 ist kompatibel zum verwendeten RS-Rückmeldebus.
* Jedem Rückmeldemodul RS-8 liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.
* Den RS-8 erhalten Sie als Bausatz oder als Fertigmodul.
