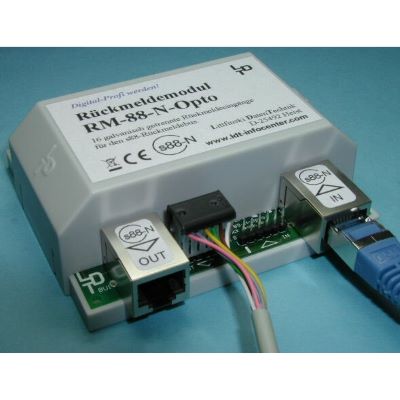

Littfinski 310103 - RM-88-N-O-G (Fertiggerät im Gehäuse)

310103 - RM-88-N-O-G (Fertiggerät im Gehäuse)

16-fach Standard-Rückmeldemodul

für den s88-Rückmeldebus für s88-Standardverbindungen und RJ-45 Buchsen nach s88-N aus der Digital-Profi-Serie !

* Zum Anschluss an Digitalzentralen und Interfaces, die den s88-Rückmeldebus unterstützen: Z. B. Märklin Interface (bis zu 31 Stück), Märklin Memory (bis zu 3 Stück), Central Station 1 und 2 (bis zu 31 Stück), Intellibox / TWIN-CENTER (bis zu 31 Stück), EasyControl (bis zu 31 Stück), ECoS (bis zu 31 Stück), Commander (bis zu 31 Stück), HSI-88(-USB) (bis zu 31 Stück) und DiCoStation (bis zu 31 Stück).

* Das Rückmeldemodul RM-88-N verfügt über 16 Eingänge, die nach Masse schalten (wie Märklin s88).

* Einfacher und sicherer Anschluss von Schaltgleisen, Kontaktgleisen, Gleisbesetztmeldern und Reedkontakten etc. über Schraubklemmen.

*

Das Rückmeldmeldemodul RM-88-N ist für s88-Standardverbindungen mit 6-poligen Stiftleisten und für Busverbindungen nach mit geschirmten RJ-45 Buchsen ausgestattet. Mehr zur Norm , die auch von anderen Herstellern unterstützt wird, finden Sie hier: http://www.s88-N.eu.
*

Um die Abschirmung der Busverbindungen nachbei Bedarf mit der Anlagenmasse zu verbinden, kann ein Kabel, das mit der Anlagenmasse verbunden ist, an das Metallgehäuse einer RJ-45 Buchsen gelötet werden.

* Das Rückmeldemodul RM-88-N kann beliebig mit den Rückmeldemodulen RM-88-N-O, RM-GB-8-N und RM-DEC-88 / RM-DEC-88-O / RM-GB-8 sowie mit s88-Rückmeldemodulen von Märklin und anderen Herstellern kombiniert werden.

* Als sofort einsatzbereites Fertigmodul, als Fertiggerät im Gehäuse oder als Bausatz auf 86*76 mm großer Leiterplatte mit vier Befestigungsbohrungen lieferbar (Leergehäuse LDT-01 für Bausätze und geeignetes Montagematerial finden Sie unter Zubehör).

* Das Rückmeldemodule RM-88-N aus der Digital-Profi-Serie lässt sich problemlos an Ihrer Digitalanlage betreiben, da es 100% kompatibel zum s88-Rückmeldebus ist.
* Jedem Rückmeldemodul liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.

* Anschlussbeispiele zum RM-88-N finden Sie hier und in der Datei RM88_INFO!

* Die Rückmeldemodule erhalten Sie als Bausatz, als geprüftes Fertigmodul oder als geprüftes Fertiggerät im Gehäuse:
