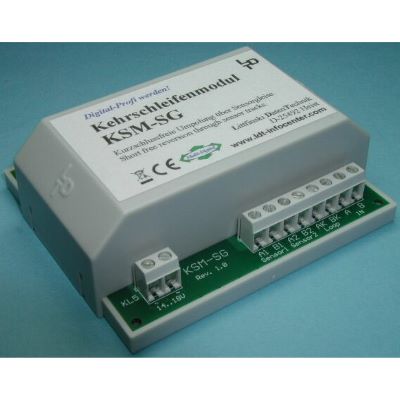

Littfinski 700502 - KSM-SG-F (Fertigmodul)

700502 - KSM-SG-F (Fertigmodul)

Kehrschleifenmodul

mit kurzschlussfreier Umpolung über

Sensorgleise

für Digitalbetrieb (alle Formate) aus der Digital-Profi-Serie !

Die Umpolung der Kehrschleife erfolgt ohne Kurzschluss über 2 Sensorgleise, die sich am Eingang und am Ausgang der Kehrschleife befinden.

* Beide Schienen der Sensorgleise (A1/B1 und A2/B2) und der Kehrschleife (AK/BK) werden komplett isoliert und mit den entsprechend beschrifteten Klemmen des Kehrschleifenmoduls KSM-SG verbunden.

* Für die Sensorgleise ist eine Länge von 5 bis 20cm optimal.

* Das Kehrschleifengleis muss mindestens so lang sein, wie der längste Zug auf der Anlage.

* Der Digitalstrom, der vom Kehrschleifenmodul KSM-SG geschaltet wird, kann bis zu 8 Ampere betragen.

* Durch die externe Versorgungsmöglichkeit ist eine einfache Überwachung der Kehrschleife mit Gleisbelegtmeldern (z.B. RM-GB-8(-N) oder RS-8) möglich. Die Sensorgleise werden dabei mit überwacht.

* Komponenten aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben.

* Jedem Kehrschleifenmodul KSM-SG liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.

* Das Kehrschleifenmodul KSM-SG erhalten Sie als Bausatz, als Fertigmodul oder als Fertiggerät im Gehäuse.
