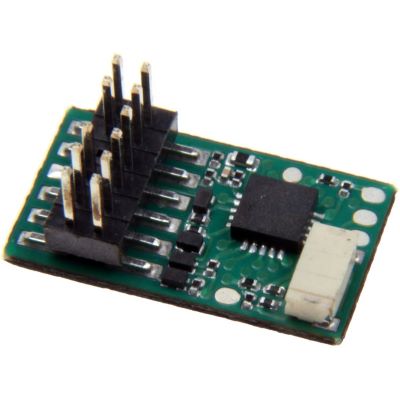

Tillig 66034 Decoder PluX12, NEM 658 (ersetzt 66023)

Tillig 66034 Decoder PluX12, NEM 658: Hochentwickelte Steuerungslösung für moderne Modellbahnanlagen

Der Tillig 66034 Decoder PluX12 ist ein hochfunktionaler Multiprotokolldecoder, der in Zusammenarbeit mit Uhlenbrock entwickelt wurde. Dieser Decoder unterstützt die digitalen Protokolle DCC, Motorola und Selectrix und bietet eine Vielzahl an Funktionen zur präzisen Steuerung Ihrer Lokomotiven. Dank der modernen PluX12-Schnittstelle nach NEM 658 eignet er sich optimal für Triebfahrzeuge der Nenngröße TT und für Gleichstrom- sowie Glockenankermotoren. Mit seiner Lastregelung, umfangreichen Einstellmöglichkeiten und zahlreichen Lichteffekten ist dieser Decoder die perfekte Wahl für anspruchsvolle Modellbahner.

PluX12-Schnittstelle nach NEM 658

Die PluX12-Schnittstelle gehört zu den modernen digitalen Standards und ermöglicht eine einfache Integration und Steuerung digitaler Lokomotiven. Sie bietet zahlreiche Anschlussmöglichkeiten und gewährleistet eine zuverlässige Kommunikation zwischen Decoder und Fahrzeug. Dank der standardisierten Bauweise können Modellbahner den Decoder einfach austauschen oder nachrüsten, ohne umfangreiche Modifikationen vornehmen zu müssen.

Kooperation zwischen Tillig und Uhlenbrock

Der Decoder wurde in enger Zusammenarbeit mit Uhlenbrock entwickelt, einem der führenden Hersteller für digitale Modellbahnsteuerungen. Diese Partnerschaft vereint die Stärken beider Unternehmen und garantiert ein Produkt, das höchste Ansprüche an Qualität und Funktionalität erfüllt. Der Decoder ist darauf ausgelegt, komplexe Steuerungsaufgaben effizient zu bewältigen und dabei einen stabilen und reibungslosen Betrieb zu gewährleisten.

Technische Details und Funktionen des Tillig 66034 Decoders

Der Tillig 66034 PluX12-Decoder bietet eine breite Palette an Funktionen und Anpassungsmöglichkeiten, die eine präzise Steuerung Ihrer Lokomotiven ermöglichen:

• Schnittstelle: PluX12 gemäß NEM 658
• Datenformate: DCC, Motorola, Selectrix
• Kompatibilität: Lokomotiven wie BR 189, TRAXX und ES64U4
• Maximaler Motorstrom: 0,8 A
• Motoransteuerung: Mit 18,75 kHz für ruhigen Motorlauf
• Fahrstufen: 14, 27, 28 oder 128, je nach Datenformat
• Adressen: Unterstützung für kurze (1-127) und lange (128-9999) Adressen
• Lastregelung: Für präzise Geschwindigkeitskontrolle
• Licht- und Funktionsausgänge: Fahrtrichtungsabhängig und dimmbar
• Besondere Effekte: Energiesparlampeneffekt, Leuchtstofflampen-Einschalteffekt, Wechselblinker, Mars Light und weitere
• Kompatibilität mit RailCom® und RailCom Plus®: Rückmeldung über Fahrinformationen
• Sicherheit: Kurzschlusssicherung und Temperaturabschaltung

Vorteile und Einsatzbereiche des PluX12-Decoders

Der Tillig 66034 Decoder bietet zahlreiche Vorteile für den Einsatz auf digitalen Modellbahnanlagen:

• Multiprotokoll-Unterstützung: Funktioniert mit DCC, Motorola und Selectrix
• Erweiterte Anpassungsmöglichkeiten: Einstellbare Geschwindigkeitskennlinien, Bremswege, Lichtausgänge und mehr
• Kompatibilität: Geeignet für Gleichstrom- und Glockenankermotoren
• Flexibilität: Zahlreiche Konfigurationsoptionen für Rangierbetrieb, Sonderfunktionen und Beleuchtungseffekte
• Vielseitige Steuerung: Unterstützt bis zu 44 Funktionsausgänge und Function Mapping

Installation und Integration

Die Installation des Tillig 66034 Decoders ist dank der standardisierten PluX12-Schnittstelle unkompliziert. Der Decoder wird in die entsprechende Buchse des Fahrzeugs eingesteckt. Über das digitale Steuergerät können anschließend alle gewünschten Einstellungen wie Geschwindigkeitsprofile, Lichtfunktionen und Sonderfunktionen programmiert werden. Durch die Unterstützung mehrerer Datenformate ist der Decoder mit einer Vielzahl von Steuerungssystemen kompatibel.

Lichteffekte und Sonderfunktionen

Der Decoder bietet eine große Auswahl an Lichteffekten und Sonderfunktionen, darunter:

• Fahrtrichtungsabhängige Lichtsteuerung: Dimmbar und konfigurierbar
• Amerikanische Lichteffekte: Mars Light, Gyra Light, Strobe
• Wechselblinker: Mit einstellbarer Blinkzeit
• Energiesparlampeneffekt: Langsames Erreichen der maximalen Helligkeit
• Leuchtstofflampen-Effekt: Mit einstellbarer Blitzzeit und -anzahl

Pflege und Wartung

Um die Funktionalität des Decoders dauerhaft sicherzustellen, sollten die elektrischen Kontakte regelmäßig auf Verschmutzungen überprüft und gereinigt werden. Ein stabiler Kontakt zwischen Decoder und Fahrzeug sorgt für eine zuverlässige Datenübertragung. Ein gelegentlicher Funktionstest stellt sicher, dass alle Steuerbefehle korrekt ausgeführt werden.

Fazit: Ein vielseitiger Decoder für anspruchsvolle Modellbahner

Der Tillig 66034 Decoder PluX12 ist eine ausgezeichnete Wahl für Modellbahner, die eine präzise und vielseitige Steuerung ihrer digitalen Lokomotiven benötigen. Mit Unterstützung für mehrere Datenformate, umfangreichen Anpassungsmöglichkeiten und einer Vielzahl von Lichteffekten bietet dieser Decoder maximale Flexibilität und Leistungsfähigkeit. Ob für den Einsatz auf Hauptstrecken oder im Rangierbetrieb – dieser Decoder erfüllt alle Anforderungen moderner Modellbahnanlagen.

Features:

• PluX12 Decoder nach NEM 658
• Multiprotokoll-Unterstützung: DCC, Motorola, Selectrix
• In Kooperation mit Uhlenbrock entwickelt
• Ruhiger Motorlauf durch 18,75 kHz Ansteuerung
• Geeignet für Gleichstrom- und Glockenankermotoren
• Unterstützt 14, 27, 28 und 128 Fahrstufen
• RailCom® und RailCom Plus®
• Lichteffekte: Wechselblinker, Energiespar- und Leuchtstofflampeneffekte
• Maßstab: 1:120, Spurweite 12 mm
• Spurgröße: TT
• Mit Micro-SUSI Buchse für IntelliSound Module
• Sicherheitsfunktionen: Kurzschlussschutz und Temperaturabschaltung

Spezifikationen:

• Spurgröße: TT
• Typ: 1

Bedienungsanleitung / Sicherheitshinweise:

• Handbuch (426,26 KB)

Downloads:

• Ersatzteile (588,13 KB)
