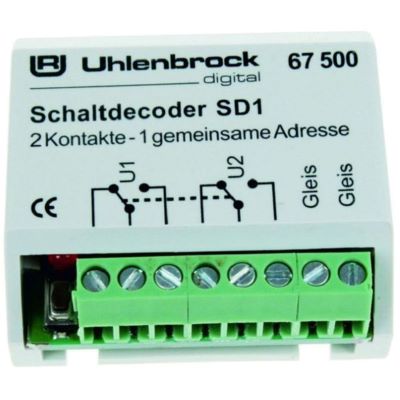

Uhlenbrock 67500 SD1 Schaltdecoder

Uhlenbrock 67500 SD1 Schaltdecoder: Vielseitige Digitalsteuerung für Magnetartikel

Mit dem Uhlenbrock 67500 SD1 Schaltdecoder erhalten Sie eine leistungsstarke und kompakte Lösung zur digitalen Steuerung von Magnetartikeln auf Ihrer Modellbahnanlage. Der Decoder ermöglicht die unabhängige Ansteuerung von zwei Magnetartikeln über zwei Adressen oder die gleichzeitige Ansteuerung eines Magnetartikels mit zwei Antrieben – ideal für komplexere Weichen wie Dreiwegweichen oder Doppelkreuzungsweichen sowie Signale mit zusätzlichem Vorsignal.

Technik und Systemkompatibilität

Der SD1 ist kompatibel mit Motorola- und DCC-Digitalsystemen und unterstützt sowohl Impuls- als auch Dauerstrombetrieb, je nach angeschlossenem Magnetartikeltyp. Dank der freien Adresswahl und dem großen Adressbereich lässt sich der Decoder flexibel in jede digitale Steuerungsumgebung integrieren. Die Adresszuweisung erfolgt bequem per Knopfdruck, was die Inbetriebnahme besonders anwenderfreundlich macht.

Leistungsdaten & Schutzfunktionen

Jeder Ausgang ist mit potenzialfreien Relaiskontakten ausgestattet und erlaubt eine maximale Belastung von 1 Ampere pro Ausgang. Der Baustein ist darüber hinaus kurzschlussgeschützt, wodurch ein sicherer Betrieb auch bei intensiver Nutzung gewährleistet ist. Die kompakte Bauform mit den Maßen 38 x 32 x 15 mm ermöglicht einen platzsparenden Einbau direkt unter der Anlage oder im Schaltschrank.

Vielfältige Einsatzmöglichkeiten

Ideal zur Steuerung von Weichen, Licht- und Formsignalen, Dreiwegweichen oder DK-Weichen. Der SD1 eignet sich sowohl für kleine als auch große Anlagen und bietet höchste Flexibilität bei minimalem Installationsaufwand. Dank der potentialfreien Relaiskontakte sind auch Anwendungen außerhalb der Modellbahnwelt denkbar, etwa für Lichtsteuerungen oder andere digitale Schaltaufgaben.

Fazit: Kompakt, leistungsstark, flexibel

Der Uhlenbrock 67500 SD1 Schaltdecoder ist die ideale Ergänzung für alle digitalen Modellbahnanlagen, die eine zuverlässige und universell einsetzbare Schaltlösung suchen. Leistungsstarke Relaisausgänge, einfache Bedienung und breite Systemkompatibilität machen diesen Decoder zu einem unverzichtbaren Baustein für den digitalen Anlagenbetrieb.

Features:

• Schaltdecoder SD1 für 2 Magnetartikel oder kombinierte Schaltungen
• Für Motorola- und DCC-Systeme
• Impuls- oder Dauerstrom je nach Artikeltyp
• Freie Adresswahl, einfache Programmierung per Knopfdruck
• Relaisausgänge mit 1 A Belastbarkeit pro Ausgang
• Kursschlussschutz integriert
• Kompakte Maße: 38 x 32 x 15 mm

Spezifikationen:

• Spurgröße: Alle
• Typ: Zubehör

Bedienungsanleitung / Sicherheitshinweise:

• Handbuch (220,37 KB)
