ESU 51957 Adapterplatine 21MTC für 8 verstärkte Ausgänge

ESU 51957 Adapterplatine 21MTC: Einfache Digitalisierung und Leistungsoptimierung für Modellbahnen

Die ESU 51957 Adapterplatine 21MTC bietet Modellbahn-Enthusiasten die Möglichkeit, Lokomotiven unkompliziert und effizient mit digitalen Funktionen auszustatten. Diese Adapterplatine, entwickelt für Decoder mit 21MTC-Schnittstelle, ist eine ideale Lösung für alle, die aufwendiges Löten vermeiden und ihre Lokomotiven dennoch mit umfangreichen Funktionen aufrüsten möchten. Mit ihren kompakten Maßen von 30,5 mm x 15,5 mm und einer optional abtrennbaren Befestigungslasche passt sie nahezu in jedes Lokmodell und gewährleistet eine einfache Installation.

Kompatibilität und Flexibilität der ESU 51957 Adapterplatine

Die ESU 51957 ist so konzipiert, dass sie mit einer Vielzahl von Decodern kompatibel ist, die die 21MTC-Schnittstelle unterstützen. Das macht sie ideal für Modellbahner, die ihre Loks digitalisieren oder aufrüsten möchten, ohne spezielle Anpassungen vornehmen zu müssen. Die Adapterplatine ermöglicht den Einsatz von bis zu acht verstärkten Ausgängen, darunter AUX3 bis AUX6, die als Logikausgänge auf Decodern nach VHDM-, NEM- oder NMRA-Standard ausgeführt sind. Jeder dieser Ausgänge wird mit einem integrierten Leistungsverstärker von ca. 250 mA unterstützt, was eine zuverlässige Versorgung und Steuerung von Zusatzfunktionen ermöglicht.

Hersteller ESU: Innovation und Qualität im Modellbahnbereich

Die Electronic Solutions Ulm GmbH (ESU) ist ein führender Hersteller im Bereich der Modellbahnelektronik. Bekannt für innovative Decoder-Technologie und Zubehörteile, hat sich ESU einen Namen als Experte für digitale Lösungen gemacht. Mit der ESU 51957 Adapterplatine beweist das Unternehmen erneut, dass es höchste Ansprüche an Qualität und Benutzerfreundlichkeit erfüllt. Die robusten Materialien und die durchdachte Bauweise der Platine garantieren eine lange Lebensdauer und maximale Zuverlässigkeit. Diese Eigenschaften machen ESU-Produkte zur bevorzugten Wahl für Modellbahner, die ihre Anlagen mit leistungsstarker und langlebiger Elektronik ausstatten möchten.

Die technischen Details der ESU 51957 Adapterplatine im Überblick

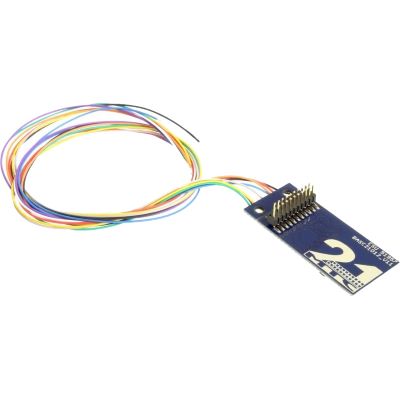

Die ESU 51957 Adapterplatine zeichnet sich durch ihre kompakte Bauweise und ihre vielseitigen Funktionen aus. Mit Maßen von nur 30,5 mm x 15,5 mm (inkl. Befestigungszunge 36 mm x 15,5 mm) passt sie selbst in kleine Lokomotiven und ermöglicht eine Vielzahl an digitalen Steuerungsoptionen. Die Anschlusskabel mit einer Länge von etwa 20 cm sind bereits verlötet, was die Handhabung erleichtert und die Installationszeit reduziert. Die Adapterplatine bietet folgende technische Merkmale:

Einbau und Anschlussmöglichkeiten der ESU 51957 Adapterplatine

Die Installation der ESU 51957 Adapterplatine gestaltet sich dank der vorverlöteten Anschlusskabel besonders einfach und benutzerfreundlich. Die Platine kann problemlos in die Lokomotive eingesetzt und angeschlossen werden, ohne dass zusätzliche Lötarbeiten erforderlich sind. Die Anschlusskabel ermöglichen es, alle relevanten Kontakte schnell und präzise mit der Lokomotive zu verbinden, wodurch die Adapterplatine sofort einsatzbereit ist.

Verstärkte Ausgänge für zusätzliche Funktionalität

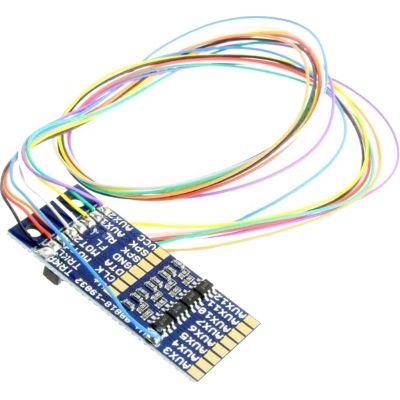

Ein besonderer Vorteil der ESU 51957 Adapterplatine sind die verstärkten Ausgänge, die es ermöglichen, eine Vielzahl von Funktionen in die Lok zu integrieren. Die AUX3- bis AUX6-Ausgänge sind als Logikausgänge konzipiert und mit Leistungsverstärkern von ca. 250 mA ausgestattet, was den Anschluss von Beleuchtungen und anderen Funktionen ermöglicht. Diese Leistungssteigerung stellt sicher, dass auch mehrere zusätzliche Funktionen parallel betrieben werden können, ohne die Leistung der Lokomotive zu beeinträchtigen. So können Lichtwechsel oder zusätzliche Geräuschmodule sicher und zuverlässig angesteuert werden.

Design und Verarbeitung der ESU 51957 Adapterplatine

Die ESU 51957 Adapterplatine überzeugt durch ihre kompakte und funktionale Bauweise. Die Platine selbst ist mit einer abtrennbaren Befestigungslasche ausgestattet, die eine flexible Montage ermöglicht. Das Material der Platine ist besonders robust und widerstandsfähig, was eine lange Lebensdauer auch bei intensiver Nutzung garantiert. Die Adapterplatine fügt sich nahtlos in die verschiedenen Lokgehäuse ein und bietet gleichzeitig eine stabile Befestigung und Schutz für die empfindlichen Komponenten.

Stromsystem und Spurweite

Die ESU 51957 Adapterplatine ist für den Gleichstrombetrieb geeignet und passt zu allen gängigen Spurweiten, die Decoder mit einer 21MTC-Schnittstelle unterstützen. Sie ist damit vielseitig einsetzbar und kompatibel mit zahlreichen Lokomotiven und Modellbahnanlagen. Das macht die Platine ideal für Modellbahner, die Flexibilität bei der Umrüstung ihrer Modelle suchen.

Zubehör und Ersatzteile für die ESU 51957 Adapterplatine

ESU bietet für die Adapterplatine 51957 verschiedene Zubehör- und Ersatzteile an, um eine optimale Funktion und Langlebigkeit sicherzustellen. Zusätzlich zur Platine sind passende Decoder, zusätzliche Anschlusskabel und weiteres Montagezubehör erhältlich. Durch die Verwendung von originalem ESU-Zubehör wird die Kompatibilität und die Leistung der Adapterplatine maximiert, was eine reibungslose Integration in das Modellbahnsystem sicherstellt.

Warum die ESU 51957 Adapterplatine ein Muss für Modellbahner ist

Mit der ESU 51957 Adapterplatine erhalten Modellbahnfreunde eine hochwertige Lösung zur Digitalisierung und Funktionsausstattung ihrer Loks. Die Platine ist benutzerfreundlich, leistungsstark und flexibel einsetzbar. Durch die acht verstärkten Ausgänge und die einfache Verkabelung ist sie eine ideale Wahl für alle, die ihre Lokomotiven ohne großen Aufwand aufrüsten möchten. Für Modellbahner, die Wert auf Qualität und Funktionalität legen, stellt die ESU 51957 Adapterplatine eine erstklassige Erweiterung dar.

Fazit: Die ESU 51957 Adapterplatine 21MTC als hochwertige Lösung für anspruchsvolle Modellbahner

Die ESU 51957 Adapterplatine bietet eine innovative und benutzerfreundliche Möglichkeit, Lokomotiven mit digitalen Funktionen auszustatten. Ihre einfache Installation, die robusten Anschlusskabel und die verstärkten Ausgänge machen sie zu einer idealen Wahl für Modellbahner, die ihre Loks ohne viel Aufwand digitalisieren und verbessern möchten. Mit dieser Platine kann jeder Modellbahnfreund seine Lokomotiven um zahlreiche Funktionen erweitern und so das Spielerlebnis auf der Anlage optimieren.

Features:

• Geeignet für Decoder mit 21MTC-Schnittstelle
• Kompakte Größe von 30,5 mm x 15,5 mm, mit Befestigungslasche 36 mm x 15,5 mm
• 8 verstärkte Ausgänge mit ca. 250 mA Leistung pro Ausgang
• Vorverlötete Anschlusskabel mit ca. 20 cm Länge
• Abtrennbare Befestigungslasche für flexible Montage
• Kompatibel mit Gleichstromsystemen und verschiedenen Spurweiten
• Maße: 30,5 mm x 15,5 mm ohne Befestigungslasche, 36 mm x 15,5 mm mit Befestigungslasche.
• Verstärkte Ausgänge: 8 Ausgänge (inkl. AUX3 bis AUX6), verstärkt mit 250 mA pro Ausgang.
• Verlötete Anschlusskabel: ca. 20 cm lange Kabel, die die Installation erleichtern.
• Abtrennbare Befestigungslasche: Ermöglicht eine flexible Positionierung innerhalb der Lok.
