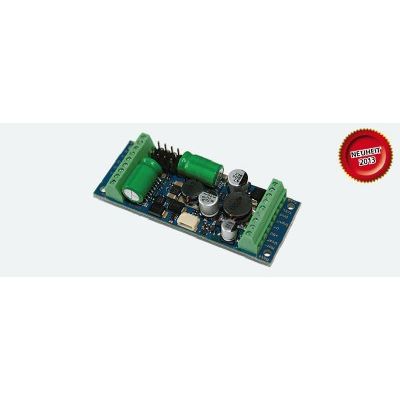

ESU 54640 LokPilot XL V4.0 MM/DCC/SX/M4

54640 - LokPilot XL V4.0 MM/DCC/SX/M4, 8 Ausgänge, 4 Servo, Powerpack, mit Schraubklemmen


Auch der größte aller LokPilot Decoder, der LokPilot XL V4.0, kann seine Abstammung nicht verbergen.
Er beherrscht die Datenformate DCC mit RailCom-Plus®, Motorola®, Selectrix und M4 nebst
automatischer Anmeldung perfekt. Als Vertreter der Gartenbahn- und Großspurdecoder wurde er mit einer
hohen Motorausgangsleistung, 8 Funktions- nebst 4 Servoausgängen auch gleich mit einem PowerPack
ausgestattet. Schraubklemmen sorgen für einen einfachen Einbau.
Betriebsarten: DCC 14, 28, 128 Fahrstufen, DCC kurze und lange Adressen, DCC Traktionsadresse
(Consist Mode), DCC LGB Kettensteuerung, Automatische Fahrstufenerkennung, Lenz® LG 100, ROCO
Bremsgenerator, Lenz® ABC Bremssstrecke, ZIMO HLU-Befehle, DC-Analogbetrieb, Motorola® 14
Fahrstufen, Motorola® 28 Fahrstufen, Motorola® Adresse 1 - 80, Motorola® Adresse 1 - 127, Motorola®
Adresse 1 - 255, M4 Datenprotokoll (mfx kompatibel), Selectrix®, Märklin® Bremsstrecke,
AC-Analogbetrieb, Automatische Erkennung der Betriebsart
Motorsteuerung: Gleichstrom-, Glockenanker-, Wechselstrommotor mit Magnet, Taktfrequenz 40,00 kHz,
Lastregelung im Digitalbetieb, Lastregelung im Analogbetrieb, Einstellb. Anfahr- & Höchstgeschw. im
Analogbetrieb, Massensimulation für 14 Fahrstufenbetrieb, Autotune Funktion für Lastregelung, DDC (Dynamic Drive Control), 4,0A Motorstrom (Dauer), Kurzschlussschutz
Funktionsausgänge: 8 verstärkte Funktionsausgänge mit Kurzschlussschutz, Belastbarkeit je Ausgang
500mA, 4 Servoausgänge, Dimmen der Ausgänge (separat), Lichteffekte wie Blinklicht, Blitzer, Marslight,
Feuerbüchse etc., Zeitgesteuerte Funktionsausgänge, Function Mapping V4.0 ESU (F0 - F28), Function
Mapping M4® kompatibel, Schaltbarer Rangiergang, Schaltbare Abschaltung der ABV, Serielles Protokoll
(SUSI)
Programmierung: (Register Mode, Address Only, Direct Mode), DCC-Servicemode Programmiermodi
DCC POM (Programming On the Main), Programmiermodus für Märklin 6021, M4®-Konfiguration auf dem
Hauptgleis
Besonderheiten: M4® Feedback System, RailCom® Feedback System, RailComPlus® Automatische
Anmeldung, Speicherung des Betriebszustandes (Memory), Motorola®-Falschfahrbit 'PowerPack'
Energiespeicher (integriert).
Abmessungen in mm: 55,0x25,0x10

Spezifikationen:

• Spurgröße: G

Bedienungsanleitung / Sicherheitshinweise:

• Handbuch (2,14 MB)
