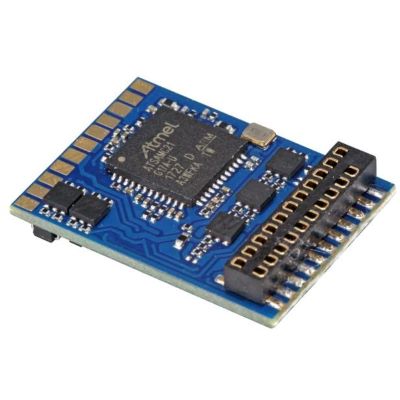

ESU 59629 LokPilot 5.0, DCC, 21MTC-Schnittstelle

ESU 59629 LokPilot 5 DCC, 21MTC-Schnittstelle: Hochmoderner DCC-Decoder für Spur H0 und 0

Der ESU LokPilot 5 DCC ist die spezialisierte DCC-Version des beliebten LokPilot 5 Decoders. Als reiner DCC-Decoder konzentriert er sich auf maximale Leistung und Funktionalität im digitalen Betrieb und ist ideal für Modellbahner, die auf analoge Wechselstromfunktionen verzichten können. Mit seiner leistungsstarken Ausstattung und der vielseitigen 21MTC-Schnittstelle bietet dieser Decoder optimale Voraussetzungen für eine präzise und reaktionsschnelle Steuerung von Lokomotiven der Spurgrößen H0 und 0.

ESU – Qualitätsprodukte für die digitale Modellbahnsteuerung

Die ESU GmbH ist führend in der Entwicklung hochwertiger Digitaltechnik für Modellbahnen und steht für exzellente Qualität und Zuverlässigkeit. Mit dem LokPilot 5 DCC erweitert ESU das LokPilot-Portfolio um eine Variante, die sich speziell auf den DCC-Betrieb konzentriert und dabei höchste Präzision und zahlreiche Funktionen für anspruchsvolle Modellbahner bietet. Der LokPilot 5 DCC ist die perfekte Wahl für alle, die eine kostengünstige Lösung suchen, ohne auf die Qualität und Flexibilität des LokPilot 5 Decoders zu verzichten.

Leistungsstarker DCC-Decoder mit 21MTC-Schnittstelle

Der LokPilot 5 DCC unterstützt das DCC-Format mit 14, 28 und 128 Fahrstufen und bietet umfassende Funktionen wie die automatische Betriebsartenerkennung und DCC-Fahrstufeneinstellungen. Dank RailCom® können Informationen vom Decoder an die Zentrale gesendet werden, was die Flexibilität in der Steuerung erhöht. Zusätzlich ermöglicht die 21MTC-Schnittstelle den Anschluss von bis zu vier Logiklevel-Ausgängen und Servos, wodurch der Decoder ideal für Modelle mit höheren Anforderungen an die Funktionalität geeignet ist.

Vielseitige Steuerfunktionen für präzises Modellbahnfahren

Der LokPilot 5 DCC verfügt über zahlreiche Steuerungsoptionen für ein realistisches Fahrverhalten. Funktionen wie der Rangiergang sowie die steuerbare Anfahr- und Bremsverzögerung bieten eine flexible Anpassung an verschiedene Fahrsituationen. Mit Unterstützung für den ABC-Bremsmodus, Pendelzugsteuerung und den Lenz® LG100 Bremsstrecken sowie ZIMO® HLU-Befehlen können Modellbahner den Bremsvorgang ihrer Lokomotiven präzise steuern und den Betrieb auf ihrer Anlage realistisch gestalten.

Robuste Motoransteuerung und Schutzmechanismen

Der LokPilot 5 DCC ist für eine Dauerbelastung von 2,0 A ausgelegt und unterstützt Gleichstrom-, Glockenanker- und Wechselstrommotoren (mit Permanentmagnet). Die motorschonende Ansteuerung mit einer Taktfrequenz von bis zu 50 kHz sorgt für einen leisen und vibrationsarmen Lauf des Motors, während die Lastregelung der 5. Generation eine exakte Kontrolle über Beschleunigung und Verzögerung ermöglicht. Die Motorsteuerung ist gegen Überlast geschützt, was die Lebensdauer des Decoders erhöht und die Betriebssicherheit gewährleistet.

Funktionale Flexibilität mit bis zu 10 verstärkten Funktionsausgängen

Der LokPilot 5 DCC bietet bis zu 10 verstärkte Funktionsausgänge mit einer Belastbarkeit von jeweils 250 mA. Bei der 21MTC-Version stehen darüber hinaus vier zusätzliche Logiklevelausgänge zur Verfügung. Diese Ausgänge können zur Ansteuerung von Lichteffekten oder zur Steuerung von Servos genutzt werden. Dank function mapping lassen sich die Funktionsausgänge flexibel belegen und nach individuellen Anforderungen anpassen, wodurch der Decoder eine exzellente Wahl für komplexere Modelle und Szenarien darstellt.

Technische Highlights des ESU LokPilot 5 DCC Decoders

• DCC-Format: Unterstützt 14, 28 und 128 Fahrstufen mit RailCom® für bidirektionale Kommunikation.
• Betriebsarten: Automatische Betriebsartenerkennung und Analogbetrieb (Gleichspannung, abschaltbar).
• Bremsfunktionen: Unterstützung für ABC-Bremsmodus, Pendelzugstrecke und diverse Bremsstrecken (Lenz®, Märklin®, Roco®).
• Motorschonende Steuerung: 2,0 A Dauerbelastung, Taktfrequenz bis 50 kHz für leisen Betrieb.
• Funktionsausgänge: 10 verstärkte Ausgänge mit 250 mA Belastbarkeit pro Ausgang, kurzschlussfest.
• Erweiterbare Funktionen: Zusätzliche Logiklevelausgänge und Servo-Steuerung bei der 21MTC-Schnittstelle.
• Abmessungen: 21,4 mm x 15,5 mm x 4,5 mm – kompakte Größe, passend für H0- und 0-Spur Lokomotiven.

Vorteile und Anwendungen des LokPilot 5 DCC Decoders

Der LokPilot 5 DCC ist ideal für Modellbahner, die einen leistungsfähigen und funktionalen Decoder für den DCC-Betrieb suchen. Mit seiner hohen Belastbarkeit, den vielfältigen Funktionsausgängen und den flexiblen Steuerungsoptionen eignet er sich für anspruchsvolle Modelle und komplexe Anlagen. Durch den Verzicht auf analoge Wechselstromunterstützung kann ESU diesen Decoder zu einem attraktiveren Preis anbieten, ohne Kompromisse bei der DCC-Leistung einzugehen.

Fazit: Der ESU LokPilot 5 DCC – Der ideale DCC-Decoder für anspruchsvolle Modelle

Der ESU 59629 LokPilot 5 DCC bietet eine kostengünstige und leistungsstarke Lösung für alle Modellbahner, die einen reinen DCC-Decoder suchen. Mit Unterstützung für zahlreiche Bremsmodi, motorfreundlicher Steuerung und umfangreichen Funktionsausgängen erfüllt dieser Decoder die höchsten Ansprüche an Präzision und Flexibilität. Die 21MTC-Schnittstelle mit zusätzlichen Logiklevelausgängen erweitert die Einsatzmöglichkeiten und macht den LokPilot 5 DCC zur optimalen Wahl für komplexe Modellbahnanlagen.

Features:

• Reiner DCC-Decoder mit 14, 28 und 128 Fahrstufen
• RailCom®-Unterstützung für bidirektionale Kommunikation
• Analogbetrieb (Gleichspannung, abschaltbar)
• Bremsmodi: ABC, Pendelzugsteuerung, Unterstützung für Lenz® LG100, Märklin®, Roco® Bremsstrecken
• 2,0 A Dauerbelastbarkeit, geeignet für Glockenanker- und Permanentmagnetmotoren
• 10 verstärkte Funktionsausgänge mit 250 mA Belastbarkeit
• Zusätzliche Logiklevelausgänge und Servo-Steuerung mit 21MTC-Schnittstelle
• Kompakte Abmessungen: 21,4 mm x 15,5 mm x 4,5 mm
• Geeignet für Spurgrößen H0 und 0

Spezifikationen:

• Spurgröße: H0
• Typ: 1

Bedienungsanleitung / Sicherheitshinweise:

• Handbuch (2,18 MB)
