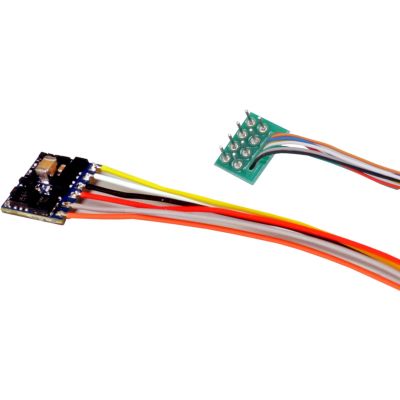

ESU 59820 LokPilot 5 micro DCC, 8-pin NEM652, Retail

ESU 59820 LokPilot 5 micro DCC, 8-Pin NEM652: Kompakter DCC-Decoder für kleine Spurweiten

Der ESU LokPilot 5 micro DCC ist ein spezialisierter und reiner DCC-Decoder, der speziell für kleine Lokomotiven der Nenngrößen Z, N und TT entwickelt wurde. Mit einer extrem kompakten Größe von nur 8,0 mm x 7,0 mm und einer Dicke von 2,4 mm (am Kondensator 2,9 mm) passt dieser Decoder auch in sehr kleine Lokomotiven und bietet dennoch leistungsstarke Funktionen. Dank der 8-Pin NEM652 Schnittstelle lässt sich der LokPilot 5 micro DCC problemlos in kompatible Modelle integrieren und ermöglicht eine exakte und zuverlässige Steuerung für den digitalen DCC-Betrieb.

ESU – Pionier in der digitalen Modellbahnsteuerung

Die ESU GmbH ist eine führende Marke im Bereich der Modellbahndigitalisierung und steht für hochwertige Produkte und Innovationen. Der LokPilot 5 micro DCC bietet eine kostengünstige, aber leistungsfähige Lösung für den reinen DCC-Betrieb und ist ideal für Modellbahner, die eine platzsparende Steuerungslösung für kleine Lokomotiven suchen. Die Kombination aus Kompaktheit, Funktionalität und Flexibilität macht diesen Decoder zur perfekten Wahl für Spur N und TT.

Reiner DCC-Betrieb mit automatischer Anmeldung und bis zu 32 Funktionen

Der LokPilot 5 micro DCC unterstützt das DCC-Format mit 14, 28 und 128 Fahrstufen und bietet 2- und 4-stellige Adressen. Mit bis zu 32 Funktionen ist dieser Decoder in der Lage, eine Vielzahl an Lichteffekten und Zusatzfunktionen zu steuern. Dank RailComPlus® meldet sich der Decoder automatisch an kompatiblen Digitalzentralen an, was die Einrichtung und Konfiguration vereinfacht. Außerdem lassen sich CV-Werte mithilfe von RailCom® direkt auf dem Hauptgleis auslesen.

Vielseitige Bremsfunktionen und Pendelzugautomatik

Der LokPilot 5 micro DCC bietet zahlreiche Bremsfunktionen, darunter die Unterstützung von Märklin® Bremsstrecken, ZIMO® HLU/ZACK-Befehlen und das Lenz® ABC-System. Darüber hinaus ermöglicht der Decoder das Bremsen mit DCC-Bremsbausteinen und Gleichspannung sowie das Anhalten bei einer Selectrix® Bremsdiode. Die ABC-Pendelzugautomatik ermöglicht ein realistisches Pendeln zwischen zwei Bahnhöfen, was zu einem authentischen Fahrbetrieb auf der Modellbahnanlage beiträgt.

Automatische Betriebsartenumschaltung und Analogbetrieb

Obwohl der LokPilot 5 micro DCC für den digitalen DCC-Betrieb entwickelt wurde, ist er auch auf analogen Gleichstromanlagen einsetzbar. Der Decoder erkennt die Betriebsart automatisch und wechselt nahtlos zwischen DCC und Analogmodus, ohne dass manuelle Einstellungen erforderlich sind. Die Höchstgeschwindigkeit für den Analogbetrieb kann separat eingestellt werden, was für eine zusätzliche Anpassung an verschiedene Betriebsumgebungen sorgt.

Flexible Funktionsausgänge und Lichtsteuerung

Der LokPilot 5 micro DCC ist mit vier verstärkten Funktionsausgängen ausgestattet, die jeweils bis zu 180 mA belastbar sind. Diese Funktionsausgänge ermöglichen die Steuerung von Licht- und Sonderfunktionen, und die Helligkeit jedes Ausgangs kann separat eingestellt werden. Die 8-Pin NEM652-Schnittstelle sorgt für eine einfache Integration und stabile Verbindung, was besonders in engen Gehäusen von Vorteil ist.

Leise Motorsteuerung und Schutzfunktionen

Die Motorsteuerung des LokPilot 5 micro DCC arbeitet mit einer variablen PWM-Taktfrequenz von 10 kHz bis 50 kHz, was einen leisen und motorschonenden Betrieb ermöglicht – ideal für empfindliche Glockenankermotoren. Die „Autotune“-Funktion passt den Decoder automatisch an den jeweiligen Motor an, wodurch optimale Fahreigenschaften gewährleistet sind. Der Decoder ist zudem mit einem Überlastschutz für alle Funktions- und Motorausgänge ausgestattet, was die Lebensdauer und Zuverlässigkeit des Decoders erhöht.

Technische Highlights des ESU LokPilot 5 micro DCC Decoders

• DCC-Format: Unterstützt 14 bis 128 Fahrstufen mit bis zu 32 Funktionen und RailComPlus® für automatische Anmeldung.
• Bremsfunktionen: Kompatibel mit Märklin® Bremsstrecken, ZIMO® HLU/ZACK, Lenz® ABC und DCC-Bremsbausteinen.
• Funktionsausgänge: Vier verstärkte Ausgänge mit je 180 mA und separat einstellbarer Helligkeit.
• 8-Pin NEM652-Schnittstelle: Kompakte Installation für eine Vielzahl von kleinen Lokomotiven.
• Motorsteuerung: PWM-Frequenz variabel von 10 kHz bis 50 kHz für leisen Betrieb.
• „Autotune“-Funktion: Automatische Anpassung des Decoders an den Motor für optimale Leistung.
• Überlastschutz: Schutz für alle Funktions- und Motorausgänge.

Vorteile und Anwendungen des LokPilot 5 micro DCC Decoders

Der LokPilot 5 micro DCC ist ideal für Modellbahner, die eine kompakte und leistungsfähige Steuerungslösung für kleine Lokomotiven der Spurweiten N und TT suchen. Die 8-Pin NEM652-Schnittstelle und die umfangreichen Brems- und Lichtsteuerungsfunktionen machen ihn zur perfekten Wahl für den anspruchsvollen DCC-Betrieb in engen Gehäusen.

Fazit: Der ESU LokPilot 5 micro DCC – Kompakter und flexibler DCC-Decoder für kleine Modelle

Der ESU 59820 LokPilot 5 micro DCC überzeugt durch seine kompakte Bauweise, leistungsstarke Funktionen und flexible Nutzungsmöglichkeiten. Mit RailComPlus®, vielseitigen Bremsfunktionen und einer präzisen Motorsteuerung bietet dieser Decoder alles, was für den Betrieb kleiner Lokomotiven auf digitalen DCC-Anlagen notwendig ist. Ideal für Spur N und TT, stellt er eine hochwertige und zuverlässige Lösung für anspruchsvolle Modellbahnanlagen dar.

Features:

• Reiner DCC-Decoder mit 14 bis 128 Fahrstufen und RailComPlus®
• Automatische Anmeldung und CV-Auslese auf dem Hauptgleis
• Kompatibel mit Märklin® Bremsstrecken, ZIMO® HLU/ZACK, Lenz® ABC und DCC-Bremsbausteinen
• Vier verstärkte Funktionsausgänge mit je 180 mA und separat einstellbarer Helligkeit
• 8-Pin NEM652-Schnittstelle für einfache Integration
• Leise Motorsteuerung mit variabler PWM-Frequenz von 10 kHz bis 50 kHz
• „Autotune“-Funktion für automatische Anpassung an den Motor
• Überlastschutz für Funktions- und Motorausgänge
• Kompakte Bauweise, ideal für Spurweiten N und TT

Spezifikationen:

• Spurgröße: N
• Typ: Zubehör
