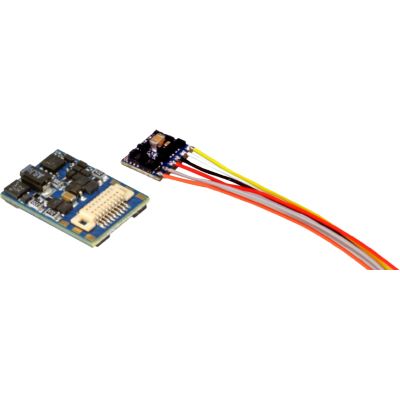

ESU 59857 LokPilot 5 micro DCC, 6-pin Direkt gewinkelt

ESU 59857 LokPilot 5 micro DCC, 6-Pin Direkt gewinkelt: Der kompakte DCC-Decoder für kleine Spurweiten

Der ESU LokPilot 5 micro DCC ist ein hochentwickelter, reiner DCC-Decoder, der speziell für kleine Lokomotiven der Nenngrößen Z, N und TT entwickelt wurde. Mit seiner extrem kompakten Bauweise von nur 8,0 mm x 7,0 mm und einer Dicke von 2,4 mm (2,9 mm am Kondensator) passt dieser Decoder perfekt in kleinste Modelle und ermöglicht präzise digitale Steuerung. Die 6-Pin Direkt gewinkelte Schnittstelle erleichtert den Einbau besonders in engen Lokgehäusen und macht ihn zur idealen Wahl für alle, die höchste Leistung und kompakte Bauform in einem Decoder suchen.

ESU – Hochwertige Technologie für Ihre Modellbahnanlage

Die ESU GmbH ist ein führender Anbieter im Bereich der digitalen Steuerungstechnik für Modellbahnen und steht für innovative Lösungen und hohe Zuverlässigkeit. Der LokPilot 5 micro DCC ist ein Beleg für die Qualität und das technische Know-how von ESU. Dieser Decoder bietet eine vollständige DCC-Steuerung für kleine Lokomotiven, die durch seine präzise Steuerung und den geringen Platzbedarf überzeugt. Als reiner DCC-Decoder verzichtet er auf Analog- und Wechselstromkompatibilität, was ihn zu einer kostengünstigen und leistungsstarken Wahl für DCC-Nutzer macht.

Flexibler DCC-Betrieb mit RailComPlus® und bis zu 32 Funktionen

Der LokPilot 5 micro DCC unterstützt das DCC-Format mit bis zu 128 Fahrstufen und bietet 2- und 4-stellige Adressen. Dank RailComPlus® meldet sich der Decoder automatisch bei einer geeigneten Digitalzentrale an, was die Konfiguration erheblich vereinfacht. Zudem können bis zu 32 Funktionen angesteuert werden, was eine Vielzahl an Lichteffekten und Sonderfunktionen für detailgetreue Steuerung ermöglicht. Er unterstützt alle gängigen DCC-Programmiermodi, wodurch Modellbahner eine flexible und leistungsstarke Steuerung genießen.

Umfangreiche Bremsfunktionen und Pendelzugautomatik

Der LokPilot 5 micro DCC ist mit verschiedenen Bremsmodi kompatibel, darunter das Märklin® Bremsstreckenformat, ZIMO® HLU/ZACK-Befehle und das Lenz® ABC-System. Auch Bremsen mit DCC-Bremsbausteinen und Gleichspannung ist möglich. Für einen realistischen Fahrbetrieb bietet er zudem eine ABC-Pendelzugautomatik, die das automatische Pendeln zwischen zwei Bahnhöfen unterstützt – ideal für eine authentische Zugsteuerung auf kleineren Modellbahnanlagen.

Automatische Betriebsartenumschaltung und Analogbetrieb

Obwohl der LokPilot 5 micro DCC für den DCC-Betrieb optimiert ist, kann er auch auf analogen Gleichstromanlagen eingesetzt werden. Der Decoder erkennt die Betriebsart automatisch und schaltet nahtlos zwischen den Modi um, sodass keine zusätzlichen Einstellungen erforderlich sind. Die separate Höchstgeschwindigkeitseinstellung für den Analogbetrieb erhöht die Flexibilität und ermöglicht ein harmonisches Fahrverhalten.

Vier verstärkte Funktionsausgänge und flexible Lichteinstellungen

Der LokPilot 5 micro DCC mit 6-Pin Direkt gewinkelter Schnittstelle ist mit vier verstärkten Funktionsausgängen ausgestattet, die jeweils mit bis zu 180 mA belastbar sind. Diese Funktionsausgänge ermöglichen eine individuelle Lichtsteuerung, da die Helligkeit jedes Ausgangs separat eingestellt werden kann. Die gewinkelte Schnittstelle erleichtert die Platzierung in kleinen Modellen und sorgt für eine stabile Verbindung.

Leise Motorsteuerung und Schutzfunktionen

Für einen leisen und motorschonenden Betrieb bietet der LokPilot 5 micro DCC eine variable PWM-Taktfrequenz von 10 kHz bis 50 kHz, die besonders für Glockenankermotoren geeignet ist. Die „Autotune“-Funktion ermöglicht eine automatische Anpassung des Decoders an den Motor, was ein optimales Fahrverhalten gewährleistet. Alle Ausgänge, einschließlich des Motorausgangs, sind gegen Überlast geschützt, um eine langlebige und sichere Nutzung zu gewährleisten.

Technische Highlights des ESU LokPilot 5 micro DCC Decoders

• DCC-Format: Unterstützt bis zu 128 Fahrstufen und bis zu 32 Funktionen, mit RailComPlus® für automatische Anmeldung.
• Bremsfunktionen: Kompatibel mit Märklin® Bremsstrecken, ZIMO® HLU/ZACK, Lenz® ABC und DCC-Bremsbausteinen.
• Funktionsausgänge: Vier verstärkte Ausgänge mit je 180 mA Belastbarkeit und separat einstellbarer Helligkeit.
• 6-Pin Direkt gewinkelte Schnittstelle: Kompakte Installation, ideal für kleine Lokomotiven.
• Motorsteuerung: Variable PWM-Frequenz von 10 kHz bis 50 kHz für leisen Betrieb.
• „Autotune“-Funktion: Automatische Anpassung des Decoders an den Motor für optimale Leistung.
• Überlastschutz: Alle Funktions- und Motorausgänge sind gegen Überlast geschützt.

Vorteile und Anwendungen des LokPilot 5 micro DCC Decoders

Der LokPilot 5 micro DCC ist ideal für Modellbahner, die eine kompakte und leistungsstarke Steuerungslösung für kleine Lokomotiven der Spurweiten N und TT suchen. Die gewinkelte 6-Pin Schnittstelle und die Möglichkeit zur flexiblen Lichtsteuerung machen ihn zur perfekten Wahl für den DCC-Betrieb in kompakten Fahrzeugen.

Fazit: Der ESU LokPilot 5 micro DCC – Kompakter und vielseitiger Decoder für kleine Spurweiten

Der ESU 59857 LokPilot 5 micro DCC überzeugt durch seine kompakte Bauweise, die umfangreichen Funktionen und die zuverlässige Motorsteuerung. Mit RailComPlus®, flexiblen Bremsfunktionen und der gewinkelten 6-Pin Schnittstelle ist dieser Decoder ideal für kleine Modelle und ermöglicht eine präzise und reaktionsschnelle Steuerung auf jeder DCC-Modellbahnanlage.

Features:

• Reiner DCC-Decoder mit 14 bis 128 Fahrstufen und RailComPlus®
• Automatische Anmeldung und CV-Auslese auf dem Hauptgleis
• Kompatibel mit Märklin® Bremsstrecken, ZIMO® HLU/ZACK, Lenz® ABC und DCC-Bremsbausteinen
• Vier verstärkte Funktionsausgänge mit je 180 mA und separat einstellbarer Helligkeit
• 6-Pin Direkt gewinkelte Schnittstelle für enge Einbauräume
• Leise Motorsteuerung mit variabler PWM-Frequenz von 10 kHz bis 50 kHz
• „Autotune“-Funktion für automatische Anpassung an den Motor
• Überlastschutz für Funktions- und Motorausgänge
• Kompakte Maße, ideal für Spur N und TT

Spezifikationen:

• Spurgröße: TT
• Typ: 1
