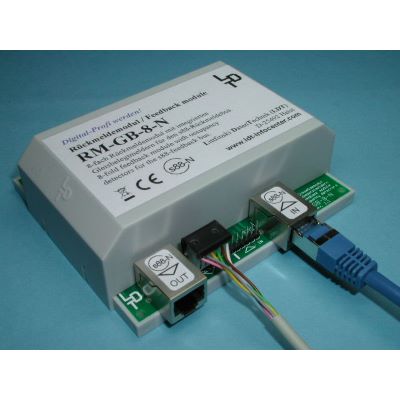

Littfinski 320103 RM-GB-8-N-G (Fertiggerät )

320103 RM-GB-8-N-G (Fertiggerät )

8fach Rückmeldemodul

mit integrierter

Gleisbesetztmeldung

für den s88-Rückmeldebus für s88-Standardverbindungen und RJ-45 Buchsen nach s88-N aus der Digital-Profi-Serie !

* Zum Anschluss an Digitalzentralen und Interfaces, die den s88-Rückmeldebus unterstützen: Z. B. Märklin Interface (bis zu 62 Stück), Märklin Memory (bis zu 6 Stück), Central Station 1 und 2 (bis zu 62 Stück), Intellibox / TWIN-CENTER (bis zu 62 Stück), EasyControl (bis zu 62 Stück), ECoS (bis zu 62 Stück), Commander (bis zu 62 Stück), HSI-88(-USB) (bis zu 62 Stück) und DiCoStation (bis zu 62 Stück).

* Geeignet zur Überwachung von 8 Gleisabschnitten mit Strombelastung bis 3 Ampere. Ein Spitzenstrom bis 7 Ampere ist kurzfristig zulässig. Isolierte Schiene oder Gleisabschnitt, deren Belegung überwacht werden soll, wird einfach über die Ausgangsklemmen des Rückmeldemoduls mit Digitalstrom versorgt. Die Gleisabschnitte können ein- oder beidseitig isoliert sein.

NEU von LDT: Lichtsignaldecoder.
Das 8-fach Rückmeldemodul RM-GB-8-N mit integrierten Gleisbelegtmeldern ist in zwei 4-fach Gleisbelegtmelder aufgeteilt. Damit ist es möglich, Gleise aus zwei verschiedenen Boosterkreisen zu überwachen. Durch die Aufteilung in zwei 4-fach Gleisbelegtmelder vereinfacht sich aber auch die Überwachung von Kehrschleifen. Mehr zu diesem Thema erfahren Sie in der Datei "Kehrschleife_30" im Downloads Bereich.


* Mit integriertem Spannungsmonitor: Liegt keine Spannung an den Gleisen (z.B. nach Kurzschluss), werden die Belegtzustände für die Dauer der Unterbrechung 'eingefroren'.

* Für die Rückmeldemodule ist keine zusätzliche Versorgungsspannung erforderlich. Dadurch reduziert sich der Verdrahtungsaufwand.

*

Das Rückmeldmeldemodul RM-GB-8-N ist für s88-Standardverbindungen mit 6-poligen Stiftleisten und für Busverbindungen nach mit geschirmten RJ-45 Buchsen ausgestattet. Mehr zur Norm , die auch von anderen Herstellern unterstützt wird, finden Sie hier: http://www.s88-N.eu. Der RM-GB-8-N darf nur an einer Versorgungsspannung von +5V betrieben werden. Diese Versorgungsspannung wird automatisch von Ihrer Digitalzentrale oder Ihrem HSI-88(-USB) über den s88-Rückmeldebus geliefert.
*

Um die Abschirmung der Busverbindungen nachbei Bedarf mit der Anlagenmasse zu verbinden, kann ein Kabel, das mit der Anlagenmasse verbunden ist, an das Metallgehäuse einer RJ-45 Buchsen gelötet werden.

* Das Rückmeldemodul RM-GB-8-N kann beliebig mit den Rückmeldemodulen RM-88-N / RM-88-N-O und RM-DEC-88 / RM-DEC-88-O / RM-GB-8 sowie mit s88-Rückmeldemodulen von Märklin und anderen Herstellern kombiniert werden.

* Als sofort einsetzbares Fertigmodul oder als Bausatz auf 110 * 96mm großer Leiterplatte mit vier Befestigungsbohrungen lieferbar (geeignetes Montagematerial finden Sie unter Zubehör).

* Das Rückmeldemodule RM-GB-8-N aus der Digital-Profi-Serie lässt sich problemlos an Ihrer Digitalanlage betreiben, da es 100% kompatibel zum s88-Rückmeldebus ist.

* Jedem Rückmeldemodul RM-GB-8-N liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.

* RM-GB-8-N erhalten Sie als Bausatz oder als Fertigmodul.
