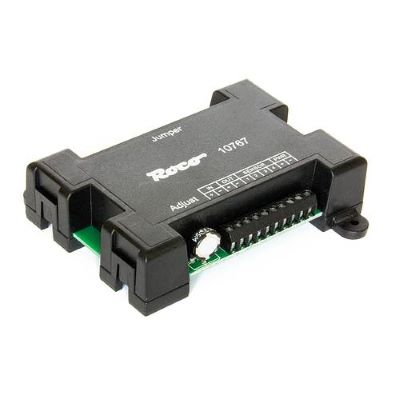

Roco 10767 Analog- / Digital-Kehrschleifenmodul

10767 Analog- / Digital-Kehrschleifenmodul

Kehrschleifenmodul mit 3 Betriebsarten speziell für den digitalen Betrieb. Betriebsart I mit Kurzschlusserkennung. Betriebsart II mit Umschaltauslösung durch Schaltgleis. Betreibsart III mit Umschahltauslösung durch Sensorgleis. Die drei Betriebsarten können durch einen Jumper am Gehäuse eingestellt werden. In Betriebsart I wird der Kurzschluss erkannt und noch vor dem Ansprechen des Digitalsystems die Polarität geändert. In Betriebsart II + III wird die Polarität vor dem Kurzschluss umgeschaltet, was den Kurzschlussfunken vermeidet und damit die Räder schont. Hierfür ist aber ein größerer Verdrahtungsaufwand nötig.Hinweis !! Das Kehrschleifenmodul kann auch im analogen Betrieb genutzt werden. Hierbei ist das Befahren der Kehrschleife nur in einer Richtung möglich.Technische Daten: Spannung bis 22 V, 5 A Strombelastbarkeit, 3 A Dauerstrom, max.Stromaufnahme ca. 50 mA.Die Abmessungen betragen 90 x 80 x 25 mm.

Spezifikationen:

• Spurgröße: H0
