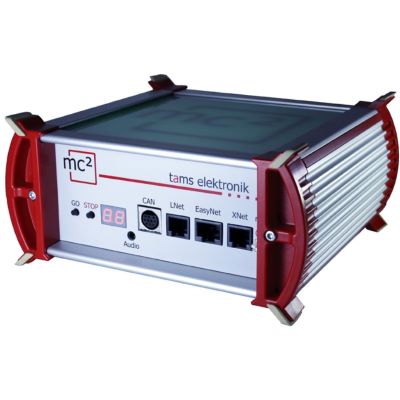

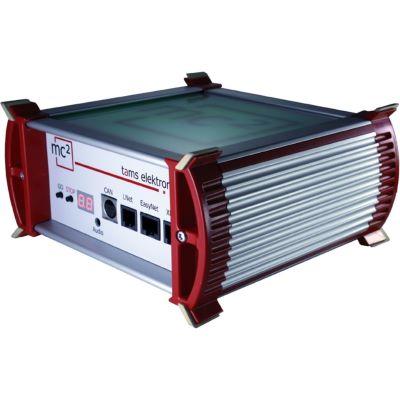

tams elektronik 40-03027-01 mc² Digitalzentrale Master Control 2 - Silver Edition, Version V2-6

Suchen Sie eine leistungsstarke Digitalzentrale für anspruchsvolle Modellbahnanlagen?

Die tams elektronik 40-03027-01 mc² Digitalzentrale Master Control 2 - Silver Edition, Version V2-6 ist eine umfangreich ausgestattete Digitalzentrale für den modernen Modellbahnbetrieb. Sie richtet sich an Anwender, die verschiedene Digitalformate nutzen, externe Steuergeräte anschließen und ihre Anlage über zahlreiche Schnittstellen flexibel betreiben möchten. Besonders interessant ist die Version V2-6 durch mehrere technische Verbesserungen und Software-Ergänzungen.

tams elektronik mc² Master Control 2 - Silver Edition

Die genaue Produktbezeichnung lautet tams elektronik 40-03027-01 mc² Digitalzentrale Master Control 2 - Silver Edition, Version V2-6. Die LocoNet-Schnittstelle ist in dieser Ausführung galvanisch getrennt. Außerdem sind die Buchsen für den Gleisausgang größer ausgeführt, sodass auch Kabel mit großem Querschnitt für die Versorgung von Anlagen großer Nenngrößen problemlos verwendet werden können.

Ergänzt wurde die Software unter anderem um die LocoControl, ein weiteres virtuelles Steuergerät. Damit bietet die Digitalzentrale zusätzliche Möglichkeiten für die Steuerung und Bedienung. Wer eine vielseitige Zentrale sucht, findet hier ein Gerät mit breiter Formatunterstützung, vielen Anschlussmöglichkeiten und einem integrierten Booster.

Digitalformate und Decoder-Adressen

Die mc² Digitalzentrale unterstützt die Digitalformate Motorola-I und Motorola-II, DCC entsprechend NMRA- und RCN-Standard sowie m3 zur Ansteuerung von mfx-Decodern, jedoch ohne Rückmeldungen. Bei den Fahrzeugdecoder-Adressen stehen bei Motorola 255 Adressen von 1 bis 255 zur Verfügung. Bei DCC sind es 10.239 Adressen von 1 bis 10.239, bei m3 sogar 16.384 Adressen.

Auch bei den Fahrstufen bietet die Zentrale mehrere Möglichkeiten. Motorola unterstützt 14 oder 27 Fahrstufen in Variante a oder b. DCC unterstützt 14, 28 oder 128 Fahrstufen. Bei m3 sind 128 Fahrstufen möglich. Die Funktionssteuerung umfasst bei Motorola function sowie f1 bis f4, bei DCC f0 bis f31 beziehungsweise f32.768 und bei m3 f0 sowie f1 bis f14.

Zubehördecoder, Rückmeldung und RailCom

Für Zubehördecoder stehen bei Motorola 1.020 Adressen von 1 bis 1.020 zur Verfügung. Im DCC-Bereich sind 2.040 Zubehördecoder-Adressen von 1 bis 2.040 möglich. Damit bietet die Zentrale umfangreiche Möglichkeiten zur Steuerung von Zubehördecodern innerhalb der vorgegebenen Formate.

Bei den Rückmeldeformaten ist RailCom mit einem integrierten globalen RailCom-Detektor vorhanden. Der RailCom-Cutout beim integrierten Booster ist abschaltbar. Zusätzlich wird DCC-A unterstützt. Dieses ermöglicht die automatische Anmeldung von DCC-Fahrzeugdecodern bei der Zentrale. In den vorgegebenen Informationen wird DCC-A als Erweiterung des DCC-Formats beschrieben, die mit Stand November 2020 als Normentwurf der RailCommunity vorlag.

Spannungsversorgung und Schnittstellen

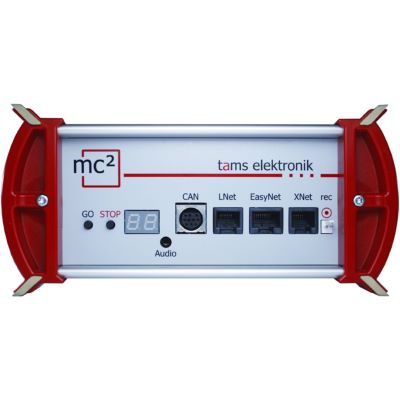

Im Lieferumfang enthalten ist ein Schaltnetzteil mit 24 Volt, 6,67 A und 160 W. Es dient zur Versorgung der Zentrale und der Gleise im Boosterabschnitt des integrierten Boosters. Für den Anschluss externer Steuergeräte stehen Märklin CAN-Bus über Mini-Din 10-polig, LocoNet über RJ 12, EasyNet über RJ 45, XpressNet über RJ 12 sowie rec beziehungsweise „Sniffer“ über 2-poligen Anschluss zur Verfügung.

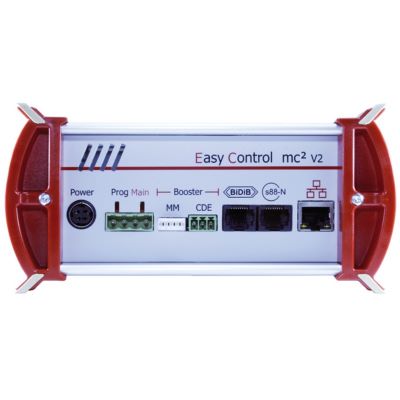

Als Computer-Schnittstelle ist LAN über RJ 45 vorhanden. Weitere Schnittstellen betreffen Stromversorgung, Hauptgleis und DCC-Programmiergleis. Außerdem gibt es Anschlüsse für externe Booster, wahlweise Märklin-kompatibel oder DCC-konform, BiDiB über RJ 45 sowie s88-Rückmeldemodule über RJ 45 entsprechend Standard s88-N. Die maximale Anzahl liegt bei 64 s88- oder s88-kompatiblen Modulen mit insgesamt 1.024 Kontakten.

Integrierter Booster für den Digitalbetrieb

Der integrierte Booster bietet einen Ausgangsstrom von maximal 6,5 A. Die Kurzschlussempfindlichkeit ist von 1 bis 6,5 A einstellbar, und zwar in Schritten von 0,5 A. Die Ausgangsspannung liegt bei 8 bis 22 V Digitalspannung, geregelt und einstellbar in Schritten von 1 V. Das Ausgangssignal ist symmetrisch.

Diese Daten machen die tams elektronik mc² Master Control 2 - Silver Edition zu einer vielseitigen Digitalzentrale für Modellbahner, die eine zentrale Steuerung mit vielen Formaten, Rückmeldeoptionen und Schnittstellen suchen. Die Kombination aus integriertem Booster, LAN-Anschluss, RailCom, DCC-A, mehreren Bus-Systemen und umfangreicher Decoderadressierung bietet eine starke Grundlage für den digitalen Anlagenbetrieb.

Kaufempfehlung für digitale Modellbahnsteuerung

Wenn Sie eine umfassend ausgestattete Digitalzentrale suchen, ist die tams elektronik 40-03027-01 mc² Digitalzentrale Master Control 2 - Silver Edition, Version V2-6 eine sehr interessante Wahl. Sie verbindet vielseitige Digitalformate, zahlreiche Schnittstellen, einen integrierten Booster und praktische Verbesserungen wie die galvanisch getrennte LocoNet-Schnittstelle und größere Gleisausgangsbuchsen. Sichern Sie sich diese Digitalzentrale und schaffen Sie eine starke Basis für Ihre digitale Modellbahnsteuerung.

Features:

• Hersteller: tams elektronik
• Artikelnummer: 40-03027-01
• Produktbezeichnung: mc² Digitalzentrale Master Control 2 - Silver Edition
• Version: V2-6
• LocoNet-Schnittstelle galvanisch getrennt
• Größere Buchsen für den Gleisausgang
• Geeignet für Kabel mit großem Querschnitt bei Anlagen großer Nenngrößen
• Software-Ergänzung: LocoControl als weiteres virtuelles Steuergerät
• Digitalformate: Motorola-I und Motorola-II
• Digitalformat: DCC entsprechend NMRA- und RCN-Standard
• Digitalformat: m3 zur Ansteuerung von mfx-Decodern, ohne Rückmeldungen
• Fahrzeugdecoder-Adressen Motorola: 255, von 1 bis 255
• Fahrzeugdecoder-Adressen DCC: 10.239, von 1 bis 10.239
• Fahrzeugdecoder-Adressen m3: 16.384
• Fahrstufen Motorola: 14 oder 27, Variante a oder b
• Fahrstufen DCC: 14, 28 oder 128
• Fahrstufen m3: 128
• Funktionen Motorola: function, f1 bis f4
• Funktionen DCC: f0 bis f31 beziehungsweise f32.768
• Funktionen m3: f0, f1 bis f14
• Zubehördecoder-Adressen Motorola: 1.020, von 1 bis 1.020
• Zubehördecoder-Adressen DCC: 2.040, von 1 bis 2.040
• RailCom: integrierter globaler RailCom-Detektor
• RailCom-Cutout beim integrierten Booster abschaltbar
• DCC-A: automatische Anmeldung von DCC-Fahrzeugdecodern bei der Zentrale
• Schaltnetzteil im Lieferumfang enthalten
• Schaltnetzteil: 24 Volt / 6,67 A / 160 W
• Schnittstelle für externe Steuergeräte: Märklin CAN-Bus, Mini-Din 10-polig
• Schnittstelle für externe Steuergeräte: LocoNet, RJ 12
• Schnittstelle für externe Steuergeräte: EasyNet, RJ 45
• Schnittstelle für externe Steuergeräte: XpressNet, RJ 12
• Schnittstelle für externe Steuergeräte: rec / „Sniffer“, 2-polig
• Computer-Schnittstelle: LAN, RJ 45
• Schnittstellen für Stromversorgung, Hauptgleis und DCC-Programmiergleis
• Schnittstelle für externen Booster, wahlweise Märklin-kompatibel oder DCC-konform
• BiDiB-Schnittstelle: RJ 45
• s88-Rückmeldemodule: RJ 45 entsprechend Standard s88-N
• Maximal 64 s88- oder s88-kompatible Module
• Bis zu 1.024 Kontakte über s88-Module
• Integrierter Booster
• Ausgangsstrom: maximal 6,5 A
• Kurzschlussempfindlichkeit: 1 bis 6,5 A
• Kurzschlussempfindlichkeit einstellbar in Schritten von 0,5 A
• Ausgangsspannung: 8 bis 22 V Digitalspannung, geregelt
• Ausgangsspannung einstellbar in Schritten von 1 V
• Ausgangssignal: symmetrisch

Spezifikationen:

• Spurgröße: Alle

Bedienungsanleitung / Sicherheitshinweise:

• Handbuch (1,72 MB)
