tams elektronik 40-03077-01 mc² Digitalzentrale Master Control 2 - Black Edition, Version V2-9 Produktdetails

Suchen Sie eine Digitalzentrale für digitale Modellbahnanlagen in allen Nenngrößen?

Die tams elektronik 40-03077-01 mc² Digitalzentrale Master Control 2 - Black Edition, Version V2-9 ist für digitale Modellbahnanlagen ausgelegt und kann laut den vorliegenden Angaben für alle Nenngrößen verwendet werden. Die genaue Produktbezeichnung lautet Tams Elektronik 40-03077-01 - mc² | MasterControl 2 | V2-9. Damit erhalten Kunden eine klar zuordenbare Digitalzentrale mit der Artikelnummer 40-03077-01 und der Ausführung Black Edition in Version V2-9.

Die Zentrale ist kein Spielzeug und nicht geeignet für Kinder unter 14 Jahren. Sie richtet sich an Modellbahner, die eine zentrale digitale Steuerlösung mit unterschiedlichen Digitalprotokollen, verschiedenen Schnittstellen, RailCom-Rückmeldung und integriertem Booster suchen. Durch die Vielzahl der genannten Anschlüsse kann die mc² Master Control 2 V2-9 mit externen Steuergeräten, Rückmeldern, Boostern, Gleisausgängen und einer Computer-Schnittstelle verbunden werden.

Digitalprotokolle und Decoder-Adressen

Die mc² Master Control 2 V2-9 unterstützt die Digitalprotokolle Motorola-I und Motorola-II, DCC entsprechend NMRA- und RCN-Standard sowie m3 zur Ansteuerung von mfx-Decodern. Rückmeldungen über m3 sind laut Angabe nicht enthalten. Für Fahrzeugdecoder stehen im Motorola-Format 255 Adressen von 1 bis 255 zur Verfügung. Im DCC-Format sind 10.239 Adressen von 1 bis 10239 möglich. Für m3 werden 16.384 Fahrzeugdecoder-Adressen angegeben.

Bei den Fahrstufen unterstützt Motorola 14 oder 27 Fahrstufen in Variante a oder b. DCC bietet 14, 28 oder 128 Fahrstufen. Für m3 sind 126 Fahrstufen angegeben. Auch die Funktionssteuerung ist nach Protokollen gegliedert: Motorola unterstützt function sowie f1 bis f4, DCC unterstützt f0 bis f31 beziehungsweise f32.768, und m3 unterstützt f0 sowie f1 bis f31.

Zubehördecoder und Rückmeldeformate

Für Zubehördecoder stehen im Motorola-Format 1.020 Adressen von 1 bis 1.020 zur Verfügung. Im DCC-Format sind 2.040 Zubehördecoder-Adressen von 1 bis 2.040 angegeben. Für m3 sind bei den Zubehördecoder-Adressen keine Werte angegeben.

Als Rückmeldeformat wird RailCom genannt. Der integrierte Booster verfügt über einen abschaltbaren RailCom-Cutout sowie einen integrierten globalen RailCom-Detektor. Damit sind die RailCom-Angaben klar Bestandteil der beschriebenen Ausstattung.

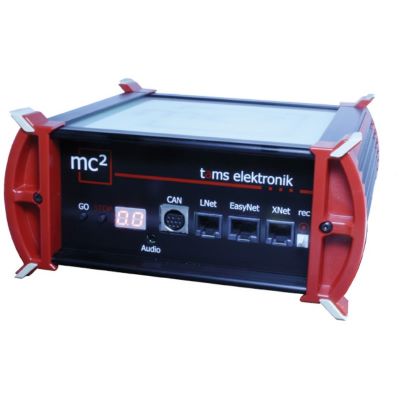

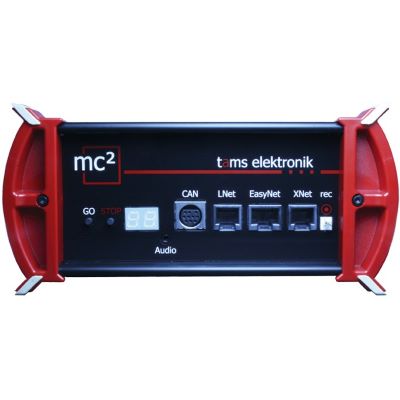

Schnittstellen für Steuergeräte, Rückmelder und Computer

Für den Anschluss externer Steuergeräte stehen mehrere Schnittstellen zur Verfügung. Genannt werden Märklin CAN-Bus über Mini-Din 10-polig, LocoNet über RJ 12, EasyNet über RJ 45, XpressNet über RJ 12 sowie rec / „Sniffer“ über einen 2-poligen Anschluss mit RM 2.54 mm.

Für den Anschluss externer Rückmelder sind Märklin-CAN-Bus 10-polig, LocoNet RJ12, s88-N RJ45 und BiDiB RJ45 angegeben. Bei s88-N liegt die maximale Anzahl bei 52 s88- oder s88-kompatiblen Modulen mit 832 Kontakten. Bei BiDiB sind maximal 31 BiDiB-Knoten in einer Ebene angegeben.

Als Computer-Schnittstelle verfügt die Zentrale über LAN RJ 45 / TCP. Als Protokolle werden BiDiB, p50x und Z21 genannt. Zusätzlich ist eine Audio-Schnittstelle vorhanden: ein Line-Out-Ausgang für den Anschluss von Aktivboxen oder Verstärkern über einen 2,5 mm Stereo-Klinkenstecker.

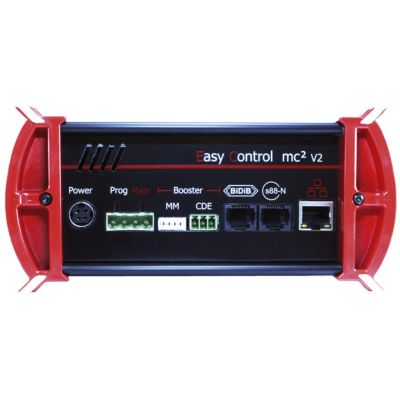

Booster, Gleisausgänge und elektrische Eigenschaften

Für externe Booster werden Märklin-kompatible, DCC-konforme, BiDiB- und LocoNet-Schnittstellen genannt. LocoNet ist dabei nur für die Versionen V2-6 und V2-9 angegeben. Die Gleisausgänge umfassen Hauptgleis und DCC-Programmiergleis.

Die Spannungsversorgung erfolgt mit 24 Volt Gleichspannung. Ein Schaltnetzteil zur Versorgung der Zentrale und der Gleise im Boosterabschnitt des integrierten Boosters ist im Lieferumfang enthalten. Der maximale Gesamtstrom beträgt bei den Versionen V2-9 9,2 A. Für externe Digitalgeräte sind insgesamt maximal 1.200 mA angegeben. Für s88-Module beträgt der maximale Strom 200 mA, für LocoNet-Module maximal 500 mA.

Integrierter Booster der Version V2-9

Der integrierte Booster bietet eine Ausgangsspannung von 8 bis 22 V Digitalspannung, geregelt und einstellbar in Schritten von 1 V. Der maximale Ausgangsstrom beträgt bei den Versionen V2-9 1 bis 9 A und ist in Schritten von 0,5 A einstellbar. Die Leistungsaufnahme liegt bei den Versionen V2-9 bei maximal 198 Watt.

Als Digitalformate des integrierten Boosters werden DCC, Motorola und m3 genannt. Das Ausgangssignal ist symmetrisch. Zur Sicherheit ist eine automatische Abschaltung bei Überlast vorhanden. Die Kurzschluss-Empfindlichkeit ist von 10 bis 2.000 ms einstellbar.

Kaufempfehlung für die tams elektronik Master Control 2 Black Edition

Wenn Sie die tams elektronik 40-03077-01 mc² Digitalzentrale Master Control 2 - Black Edition, Version V2-9 für Ihre digitale Modellbahnanlage suchen, erhalten Sie eine Zentrale mit zahlreichen Digitalprotokollen, mehreren Schnittstellen, RailCom, LAN-Anschluss, Audio-Ausgang, integriertem Booster und Netzteil im Lieferumfang. Sichern Sie sich diese Black Edition und nutzen Sie die umfangreichen Anschluss- und Steuerungsmöglichkeiten für Ihre digitale Modellbahnanlage.
