Tillig 08415 Schaltrelais /Zeitschalter

34,90 EUR
inkl. MwSt. zzgl. Versandkosten
sofort lieferbar
Lieferzeit: 1 ‐ 2 Werktage (Deutschland)
1
Eigenes Set erstellen

Verfügbarkeit in Filiale prüfen:

Sicher einkaufen:


  • Trusted Shops zertifiziert
  • autorisierter Fachhändler
  • schneller DHL Versand
  • Sichere SSL-Datenverschlüsselung

Artikeldetails

Hersteller:
Artikelnummer:
MBS104342
Katalognummer:
08415
Versandgewicht:
0,07 kg
Versand per:
Warenpost
Einheit:
Stück

Mit Freunden teilen:


Beschreibung

Tillig 08415 Schaltrelais /Zeitschalter Produktdetails

Tillig 08415 Schaltrelais/Zeitschalter – Moderne Steuerung für Ihre Modellbahnanlage

Mit dem Tillig 08415 Schaltrelais/Zeitschalter bietet Tillig eine moderne, elektronische Lösung für die Steuerung Ihrer Modellbahnanlage. Dieses Modul vereint die Funktionen eines Relais und eines Zeitschalters in einem einzigen kompakten Baustein. Es ersetzt die mechanischen Vorgängermodelle (Art.-Nr. 08410 und 08420) und überzeugt durch Flexibilität, Zuverlässigkeit und einfache Handhabung. Die innovative Technologie und die integrierte Schaltverzögerung machen dieses Modul zur perfekten Wahl für Modellbahner, die nach einer präzisen und modernen Steuerung suchen.

Eine Kombination aus Relais- und Zeitschalterfunktion

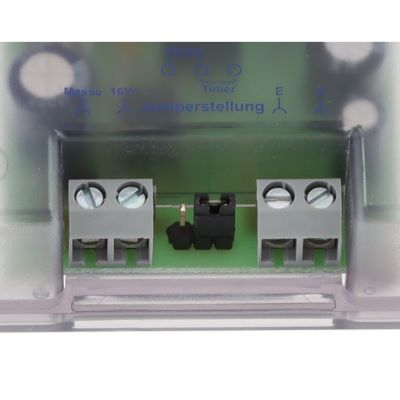

Das Tillig 08415 Schaltrelais/Zeitschalter kombiniert die Funktionen eines klassischen Relais mit denen eines Zeitschalters. Über einen praktischen „Jumper“ kann der Anwender zwischen den beiden Funktionen wechseln und so das Modul optimal an die Anforderungen seiner Modellbahnanlage anpassen. Egal, ob Sie eine Schaltverzögerung einrichten oder einen Schaltvorgang auslösen möchten – dieses Modul bietet Ihnen maximale Flexibilität.

Technische Highlights des Tillig 08415 Schaltrelais/Zeitschalter

Das Modul ist mit modernster Elektronik ausgestattet und bietet zahlreiche praktische Funktionen:

  • Flexible Stromversorgung: Das Modul benötigt eine externe Stromversorgung, die aus jedem Zubehörtrafo mit 12 bis 16 V entnommen werden kann.

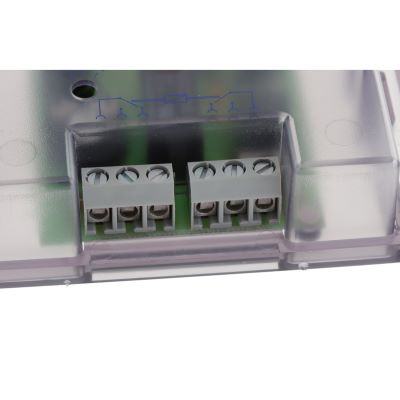

  • Zwei Wechselkontakte: Potentialfreie Kontakte mit einer maximalen Strombelastbarkeit von jeweils 1 A.
  • Kurzschlusssichere Steuereingänge: Die Steuereingänge „E“ und „A“ sind vor Kurzschlüssen geschützt und können nahezu jedes Steuersignal im Bereich von -16 V bis +0,5 V verarbeiten.
  • Schaltverzögerung: Die Verzögerung lässt sich über ein Stellpotentiometer präzise einstellen (zwischen ca. 2 Sekunden und ca. 5 Minuten).
  • Statusanzeige: Eine integrierte LED zeigt den Schaltzustand an („Relais aus“).
  • Automatische Vorzugsstellung: Nach dem Einschalten der Versorgungsspannung geht das Modul automatisch in die Vorzugsstellung (LED an).
Vorteile gegenüber den Vorgängermodellen

Im Vergleich zu den mechanischen Vorgängermodellen (Art.-Nr. 08410 und 08420) bietet das Tillig 08415 Schaltrelais/Zeitschalter folgende Verbesserungen:

  • Elektronische Steuerung für mehr Präzision und Zuverlässigkeit.
  • Kompakte Bauweise mit integrierter Relais- und Zeitschalterfunktion.
  • Weniger Verschleiß durch Verzicht auf mechanische Bauteile.
  • Flexible Konfiguration und erweiterte Anschlussmöglichkeiten.
Einsatzmöglichkeiten des Schaltrelais/Zeitschalters

Das Tillig 08415 Modul ist vielseitig einsetzbar und eignet sich ideal für folgende Anwendungen:

  • Schaltvorgänge: Zum Beispiel für das Ein- und Ausschalten von Beleuchtungen, Signalen oder Weichen.
  • Zeitschaltungen: Für zeitgesteuerte Abläufe wie automatisches Abschalten von Beleuchtungen nach einer bestimmten Dauer.
  • Kombinierte Steuerungen: Steuerung von Abläufen, die eine Kombination aus Schalt- und Zeitschaltfunktionen erfordern.

Dank der potentialfreien Kontakte und der flexiblen Konfiguration ist das Modul sowohl für einfache als auch für komplexe Steuerungsaufgaben geeignet.

Kompatibilität und einfache Installation

Das Tillig 08415 Schaltrelais/Zeitschalter ist kompatibel mit mehreren Nenngrößen und eignet sich für Modellbahnanlagen im Maßstab H0, H0m, H0e und TT:

  • H0: Maßstab 1:87, Spurweite 16,5 mm
  • H0m: Maßstab 1:87, Spurweite 12 mm
  • H0e: Maßstab 1:87, Spurweite 9 mm
  • TT: Maßstab 1:120, Spurweite 12 mm

Die Installation ist einfach und unkompliziert: Das Modul wird an die Stromversorgung angeschlossen, und die Steuereingänge lassen sich leicht mit anderen Relaismodulen oder Steuerungskomponenten verbinden. Das kompakte Design und die robuste Verarbeitung machen das Modul zudem langlebig und zuverlässig.

Besonderheiten und Innovationen

Ein Highlight des Moduls ist die Möglichkeit, mehrere Relaismodule miteinander zu verschalten, um komplexe Steuerungsaufgaben zu realisieren. Darüber hinaus sorgt die integrierte Schaltverzögerung für eine präzise und flexible Steuerung. Dies ist besonders bei automatisierten Abläufen von Vorteil, beispielsweise in Bahnhöfen oder bei Signalanlagen.

Sicherheit und Qualität von Tillig

Das Tillig 08415 Schaltrelais/Zeitschalter erfüllt höchste Sicherheitsstandards und ist dank seiner kurzschlusssicheren Eingänge besonders zuverlässig. Die Verwendung hochwertiger Materialien und moderner Elektronik garantiert eine lange Lebensdauer und eine konstante Leistung. Bitte beachten Sie, dass das Produkt für Kinder unter 14 Jahren nicht geeignet ist.

Eine klare Kaufempfehlung für Modellbahn-Enthusiasten

Das Tillig 08415 Schaltrelais/Zeitschalter ist die ideale Lösung für Modellbahner, die eine moderne, zuverlässige und flexible Steuerung ihrer Anlage suchen. Ob für einfache Schaltvorgänge, zeitgesteuerte Abläufe oder komplexe Steuerungen – dieses Modul bietet alles, was Sie für einen reibungslosen Betrieb Ihrer Modellbahn benötigen. Bestellen Sie noch heute und optimieren Sie Ihre Modellbahnanlage mit diesem vielseitigen und innovativen Steuerungsmodul!

Features im Überblick:

  • Hersteller: Tillig
  • Artikelnummer: 08415
  • Relais- und Zeitschalterfunktion in einem Modul
  • Spurweiten: H0 (16,5 mm), H0m (12 mm), H0e (9 mm), TT (12 mm)
  • Externe Stromversorgung: 12–16 V (z. B. Zubehörtrafo)
  • Zwei potentialfreie Wechselkontakte (max. 1 A pro Kontakt)
  • Kurzschlusssichere Steuereingänge „E“ und „A“
  • Einstellbare Schaltverzögerung (ca. 2 s bis 5 min)
  • Integrierte LED zur Anzeige des Schaltzustands
  • Verkettung mehrerer Module möglich
  • Produktgewicht: 75 g (inkl. Verpackung)
  • Nicht für Kinder unter 14 Jahren geeignet

Bedienungsanleitung / Sicherheitshinweise:

Weiterführende Links:

ACHTUNG: Nicht für Kinder unter 3 Jahren geeignet. Verschluckungsgefahr! Altersempfehlung ab 14 Jahren.
