NEU YaMoRC YD8008 8-fach Weichendecoder

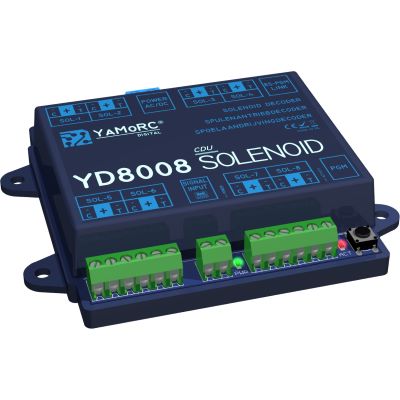

YaMoRC YD8008 8‑fach Magnet‑ bzw. Weichendecoder (Solenoid Decoder) mit CDU

Der YaMoRC YD8008 ist ein leistungsstarker 8‑fach Magnet‑Weichendecoder, der besonders für Hochstrom‑Magnet‑Weichenantriebe ausgelegt ist. Mit integriertem Stromspeicher (CDU) liefert er zuverlässig genug Leistung, damit auch schaltintensive Weichen sicher umgelegt werden. Ideal, wenn mehrere Magnetweichen gleichzeitig oder in schneller Folge geschaltet werden sollen.

Technische Leistung und Ausstattung

Der Decoder besitzt acht unabhängige Ausgänge für Magnetartikel wie Weichen oder Entkuppler, ausgestattet mit einer 9,400 µF‑Stromspeicher‑CDU, deren Ladezustand laufend überwacht wird. Beim Laden zieht der Decoder maximal etwa 380 mA. Jeder Ausgang bietet einen sehr hohen Schaltstrom, geeignet für Standard‑Magnetspulenantriebe (z. B. Peco®, Seep®, Gaugemaster, u.a.). Die Versorgungsspannung kann AC (10‑16 V) oder DC (12‑19 V) sein. Das Modul ist nicht geeignet für motorisierte Weichenantriebe oder MTB‑Weichenmotoren – hierfür empfiehlt YaMoRC den YD8116. Die einfache Grundeinstellung erfolgt über eine Programm‑Taste plus Schalten der gewünschten Startadresse, die dann automatisch auf die Ausgänge 1‑8 vergeben wird.

Benutzerfreundlichkeit & Konfiguration

Für die Konfiguration wird ES‑Link eingesetzt, was Klartextkonfiguration ermöglicht. Es ist keine komplexe CV‑Programmierung notwendig. Optional kann das Modul mit dem YD9101 Config‑Tool oder YD7010 Command über Web‑Interface eingerichtet werden. Es bietet zudem eine einstellbare Impulsdauer sowie eine Startverzögerung des CDU, damit Schaltbefehle nicht durch Kurzschlussmeldungen in Boostern blockiert werden.

Anschluss & Integration in bestehende Systeme

Der Decoder hat drei‑polige Anschlüsse pro Magnetweiche: „C“ (common), „T“ und „+“ – für die betriebenen Magnetspulen (zwei Spulen pro Weiche – gerade / abzweig). Die Stromversorgung erfolgt über geeignete Netzteile oder Trafos mit mindestens 500 mA Leistung, typischerweise 15 V/500 mA sind ausreichend. Die Ausgangsanschlüsse für die Magnetspulen sind robust dimensioniert und für Kabelquerschnitte bis etwa 0,5‑0,75 mm² geeignet.

Features:

• 8 unabhängige Ausgänge für Magnetartikel (Weichen, Entkuppler etc.)
• Smart 9 400 µF Stromspeicher‑CDU mit Ladezustandüberwachung
• Max. Stromverbrauch beim Laden: ca. 380 mA
• Sehr einfache Grundeinstellung (Basisadresse) über Programmier‑Taste
• Keine komplizierten CV‑Einstellungen nötig
• ES‑Link Konfiguration möglich, auch über YD9101 oder YD7010 Webinterface
• Je Ausgang eigene Adresse möglich
• Sequentielle Ausgangsaktivierung basierend auf Impulszeit und CDU Ladezustand
• CDU‑Startverzögerung zum Schutz gegen Kurzschlussmeldungen
• Sehr moderate Anforderungen an Stromversorgung (z. B. 15 V / 500 mA ausreichend)

Spezifikationen:

• Spurgröße: Alle
• Typ: Decoder
