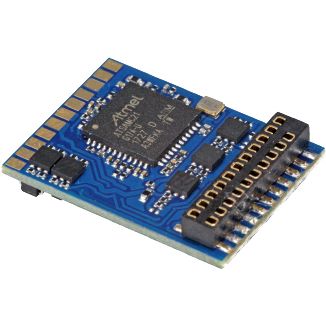

ESU 59649 LokPilot 5 DCC/MM/SX/M4, 21MTC MKL

ESU 59649 LokPilot 5 DCC/MM/SX/M4, 21MTC MKL: Der vielseitige Decoder für H0- und 0-Spurweiten

Der ESU 59649 LokPilot 5 ist ein hochmoderner und leistungsfähiger Digitaldecoder der LokPilot-Serie, der speziell für den Einsatz in Lokomotiven der Spurweiten H0 und 0 entwickelt wurde. Dieser Decoder ist besonders flexibel und unterstützt eine Vielzahl von Digitalprotokollen, darunter DCC, Motorola®, Selectrix® sowie das mfx-kompatible M4-Protokoll. Mit seiner breiten Kompatibilität und der robusten Leistung ist der LokPilot 5 ein hervorragender Allround-Decoder für anspruchsvolle Modellbahner.

ESU – Führend in der Digitaltechnik für Modelleisenbahnen

Die ESU GmbH hat sich als einer der Marktführer im Bereich der digitalen Steuerungstechnik für Modellbahnen etabliert. Die LokPilot-Produktreihe ist ein Synonym für Zuverlässigkeit, Flexibilität und modernste Technik. Der LokPilot 5 ist das Herzstück dieser Produktreihe und wurde entwickelt, um den höchsten Ansprüchen von Modellbahnern gerecht zu werden. Mit dem LokPilot 5 erhalten Modellbahner einen zuverlässigen und leistungsstarken Decoder, der eine präzise Steuerung und zahlreiche Anpassungsmöglichkeiten bietet.

Vielseitiger Multiprotokoll-Decoder für verschiedene Digitalformate

Der LokPilot 5 unterstützt eine breite Auswahl an Protokollen: DCC mit 14, 28 und 128 Fahrstufen, Motorola® (alt und neu), Selectrix® und das mfx-kompatible M4-Protokoll, das eine automatische Anmeldung an mfx®-kompatiblen Digitalzentralen ermöglicht. Damit eignet sich der Decoder sowohl für klassische als auch moderne Modellbahnsysteme und gewährleistet ein hohes Maß an Flexibilität. Zusätzlich unterstützt der LokPilot 5 RailCom® und bietet umfangreiche Fahr- und Steueroptionen mit bis zu 255 Adressen im Motorola-Betrieb.

Innovative Steuerungsoptionen und praktische Zusatzfunktionen

Der LokPilot 5 Decoder bietet viele fortschrittliche Steuerungsfunktionen, die ihn besonders flexibel machen. Er verfügt über automatische Betriebserkennung sowie DCC-Fahrstufeneinstellungen. Dank der Unterstützung für das ABC-Bremsmodus und ABC-Pendelzugstrecken lässt sich das Fahrverhalten präzise einstellen. Der Decoder unterstützt zudem Märklin® 6021® und Lenz® LG100 Bremsstrecken sowie ZIMO® HLU-Befehle, was eine exakte Steuerung und sanfte Verzögerungen ermöglicht. Der Rangiergang und die Anfahr- und Bremsverzögerung lassen sich per Taste schalten, sodass die Steuerung den spezifischen Anforderungen angepasst werden kann.

Hohe Belastbarkeit und robuste Motorsteuerung

Der LokPilot 5 ist für eine Dauerbelastung von 2,0 A ausgelegt, wodurch er selbst für leistungsstarke Lokomotiven optimal geeignet ist. Er unterstützt Gleichstrom- und Glockenankermotoren sowie Wechselstrommotoren (mit Permanentmagnet) und bietet eine geräuschlose Ansteuerung mit bis zu 50 kHz Taktfrequenz, was besonders schonend für den Motor ist. Die Lastregelung der 5. Generation sorgt dafür, dass die Motorsteuerung stets präzise und an die Bedingungen angepasst erfolgt, was zu einer gleichmäßigen und reaktionsschnellen Beschleunigung und Verzögerung führt.

Vielseitige Funktionsausgänge und flexible Konfiguration

Mit seinen 10 verstärkten Funktionsausgängen bietet der LokPilot 5 umfangreiche Möglichkeiten zur Steuerung von Lichtern und weiteren Funktionen. Jeder Ausgang kann mit bis zu 250 mA belastet werden, wobei der Summenstrom bei etwa 500 mA liegt. Alle Funktionsausgänge sind kurzschlussfest, was die Sicherheit und Langlebigkeit des Decoders erhöht. Darüber hinaus lässt sich die Belegung der Funktionsausgänge individuell konfigurieren (Function Mapping), sodass Modellbahner die Funktionen exakt nach ihren Wünschen anpassen können.

21MTC Schnittstelle für einfache Installation und zusätzliche Logiklevelausgänge

Die 21MTC Schnittstelle des LokPilot 5 ermöglicht eine einfache Installation in kompatible Lokomotiven. Diese Version des Decoders verfügt zudem über zwei zusätzliche Logiklevelausgänge sowie zwei weitere Logiklevelausgänge, die anstelle der SUSI-Schnittstelle genutzt werden können. Dadurch lässt sich der Decoder noch flexibler einsetzen und an spezielle Anforderungen anpassen.

Technische Highlights des ESU LokPilot 5

• Unterstützte Protokolle: DCC, Motorola®, Selectrix®, M4-kompatibles Protokoll für vielseitige Einsatzmöglichkeiten.
• Fahrstufeneinstellungen: DCC mit 14, 28 und 128 Fahrstufen sowie DCC 2- und 4-stellige Adressen.
• Betriebsmodi: Unterstützung für Analogbetrieb (Gleich- und Wechselspannung), abschaltbar bei Bedarf.
• Belastbarkeit: 2,0 A Dauerbelastbarkeit für leistungsstarke Lokomotiven.
• Motorsteuerung: Unterstützt Gleichstrom-, Glockenanker- und Wechselstrommotoren (mit Permanentmagnet), motorschonend mit bis zu 50 kHz Taktfrequenz.
• Funktionsausgänge: 10 verstärkte Ausgänge, belastbar bis 250 mA, Summenstrom aller Ausgänge ca. 500 mA, kurzschlussfest.
• Schnittstelle: 21MTC mit zusätzlichen Logiklevelausgängen, flexibles Function Mapping.
• Abmessungen: Kompakte Maße von 21,4 mm x 15,5 mm x 4,5 mm für einfache Integration.

Zubehör und Ersatzteile für den LokPilot 5 Decoder

ESU bietet ein umfangreiches Sortiment an Zubehör und Ersatzteilen für den LokPilot 5 an. Neben speziellen Kondensatoren zur Stabilisierung der Stromversorgung sind auch Montagematerialien verfügbar, die eine sichere und stabile Installation des Decoders in verschiedenen Lokomotiven gewährleisten. Ersatzteile und Serviceleistungen können bei ESU und autorisierten Fachhändlern bezogen werden, um eine langfristige und zuverlässige Nutzung sicherzustellen.

Fazit: Der ESU LokPilot 5 – Leistungsstarker Allrounder für anspruchsvolle Anwendungen

Der ESU 59649 LokPilot 5 ist eine ausgezeichnete Wahl für Modellbahner, die einen vielseitigen und leistungsstarken Decoder für ihre H0- und 0-Spurweiten-Lokomotiven suchen. Mit Unterstützung für zahlreiche Protokolle, flexiblen Funktionsausgängen und einer belastbaren Motorsteuerung erfüllt der LokPilot 5 höchste Ansprüche. Die 21MTC-Schnittstelle und die Möglichkeit, Logiklevelausgänge zu nutzen, bieten zusätzliche Flexibilität und Anpassbarkeit. Dieser Decoder ist ideal für alle, die höchste Leistung, präzise Steuerung und eine einfache Integration in ihre Modellbahnanlage suchen.

Features:

• Multiprotokoll-Decoder: DCC, Motorola®, Selectrix®, M4-kompatibel
• DCC mit 14, 28 und 128 Fahrstufen, RailCom®-Unterstützung
• 2,0 A Dauerbelastbarkeit für leistungsstarke Motorsteuerung
• 10 verstärkte Funktionsausgänge, kurzschlussfest, flexibel belegbar
• 21MTC-Schnittstelle mit zusätzlichen Logiklevelausgängen
• Unterstützt Gleichstrom-, Glockenanker- und Wechselstrommotoren
• Kompakte Maße: 21,4 mm x 15,5 mm x 4,5 mm
• Geeignet für Spurweite H0 und 0

Spezifikationen:

• Spurgröße: H0
• Typ: Decoder
