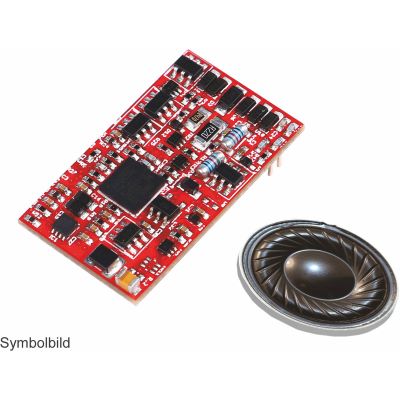

PIKO SmartDecoder XP 5.1 mit achtpoligem NEM-652-Stecker
Pinbelegung, Kabelfarben und Einbau sicher verstehen

8-polige Decoder-Schnittstelle NEM 652 erklärt

Die achtpolige NEM-652-Schnittstelle ist besonders bei vielen H0-Lokomotiven verbreitet. Sie verbindet Gleis, Motor und Fahrlicht mit dem Decoder. Dieser Ratgeber zeigt die richtige Pinbelegung und hilft bei der Auswahl von Lok-, Funktions- und Sounddecodern.

Klassische Steckverbindung für digitale H0-Fahrzeuge

Was bedeutet 8-polig nach NEM 652?

Die Bezeichnung 8-polig beschreibt eine genormte elektrische Schnittstelle zwischen Fahrzeugplatine und Decoder. Die Buchse befindet sich im Fahrzeug. Der Decoder besitzt einen Stecker mit zwei Reihen zu jeweils vier Kontakten.

Über diese acht Kontakte werden die beiden Gleisanschlüsse, die beiden Motorleitungen, das Frontlicht, das Rücklicht und der gemeinsame Plusleiter für die Beleuchtung verbunden. Kontakt 3 bleibt nach der Grundbelegung frei, kann aber vom Fahrzeughersteller für eine Zusatzfunktion genutzt werden.

NEM 652 ist vor allem in älteren und einfach ausgestatteten H0-Lokomotiven zu finden. Auch einzelne N-, TT- oder Spur-0-Fahrzeuge können eine achtpolige Buchse besitzen. Die Spurweite allein ist deshalb kein sicherer Hinweis.

Ein achtpoliger Stecker sagt außerdem nichts über das Digitalprotokoll aus. Der Decoder kann DCC, Motorola, Multiprotokoll oder zusätzlich mfx-kompatible Funktionen bieten. Motorstrom, Decoderabmessungen und Digitalformat müssen unabhängig von der Schnittstelle geprüft werden.

Steckerform und Platine eindeutig kontrollieren

Wie erkenne ich eine achtpolige Decoderbuchse?

Form

Zwei Reihen mit vier Öffnungen

Die Buchse ist rechteckig und besitzt acht Kontakte. Häufig sitzt zunächst ein analoger Brückenstecker in der Buchse.

Markierung

Pin 1 suchen

Ein Punkt, Pfeil, eine Ziffer oder ein farbiges Kabel markiert häufig die Lage des ersten Kontakts.

Kabelbaum

Orange Leitung als Orientierung

Bei einem normgerecht verdrahteten Decoder führt die orange Motorleitung zu Kontakt 1.

Brückenstecker

Analogbetrieb vor dem Umbau

Der Brückenstecker verbindet Motor und Beleuchtung für den analogen Betrieb. Er wird durch den Decoder ersetzt.

Einbauraum

Stecker und Kabel mitrechnen

Die Buchse kann direkt unter dem Gehäuse liegen. Auch Kabel, Decoderhöhe und Biegeradius benötigen Platz.

Anleitung

Produktionsserie beachten

Dasselbe Lokmodell kann je nach Baujahr mit NEM 652, PluX, 21MTC oder ohne Schnittstelle ausgeliefert worden sein.

Nicht allein nach dem Loknamen bestellen: Gehäuse vorsichtig öffnen, Platine fotografieren und die vorhandene Buchse mit der Fahrzeuganleitung vergleichen.
Acht Kontakte für Gleis, Motor und Beleuchtung

Pinbelegung der NEM-652-Schnittstelle

Die Darstellung zeigt die übliche Sicht auf die Fahrzeugbuchse. Eine fahrzeugspezifische Nutzung von Kontakt 3 muss in der Anleitung dokumentiert sein.

Warum ist die Lage von Pin 1 wichtig?

Viele achtpolige Stecker sind nicht vollständig verdrehsicher. Wird der Decoder um 180 Grad gedreht eingesetzt, bleiben Motor und Gleisanschlüsse in vielen Fällen zwar grundsätzlich verbunden, Beleuchtung und gemeinsame Rückleitung können jedoch falsch zugeordnet sein.

Deshalb sollten die Markierung auf der Fahrzeugplatine, die orange Leitung am Decoderstecker und die Herstelleranleitung gemeinsam geprüft werden. Bei Unklarheit darf der Decoder nicht versuchsweise unter voller Gleisspannung getestet werden.

Kontakt Funktion Kabelfarbe Verbindung Hinweis
1 Motoranschluss 1 Orange Decoder zum Motor Dient häufig als Orientierung für Pin 1
2 Beleuchtung hinten Gelb Rückwärtiges Spitzen- oder Schlusslicht Ausgang schaltet normalerweise gegen Minus
3 Frei oder Zusatzfunktion Grün Herstellerspezifisch Belegung muss dokumentiert sein
4 Stromabnahme links Schwarz Linke Schiene beziehungsweise Fahrzeugseite Nicht mit Motorleitung verwechseln
5 Motoranschluss 2 Grau Decoder zum Motor Motor muss von den Schienen getrennt sein
6 Beleuchtung vorn Weiß Vorderes Spitzenlicht Richtungsabhängig programmierbar
7 Gemeinsamer Leiter Beleuchtung Blau Gemeinsamer Pluspol Nicht direkt mit der Schiene verbinden
8 Stromabnahme rechts Rot Rechte Schiene beziehungsweise Fahrzeugseite Versorgt den Decoder mit Gleissignal
Strombelastbarkeit richtig verstehen: Die Belastbarkeit der Schnittstellenkontakte ist nicht automatisch identisch mit der zulässigen Motor- oder Funktionsleistung des Decoders. Maßgeblich bleiben die Produktdaten des konkreten Decoders.
Drei Angaben zur passenden achtpoligen Ausführung

Welcher NEM-652-Decoder passt zu meiner Lok?

Welche Aufgabe?
Welches Digitalsystem?
Wie viel Platz ist vorhanden?
Klassischer Anschluss im Vergleich zu modernen Stecksystemen

NEM 652, Next18, PluX22 und 21MTC vergleichen

Schnittstelle Kontakte Typische Spurweite Stärken Einschränkung
NEM 652 8 Vor allem H0 Einfach, verbreitet und gut nachrüstbar Nur wenige Funktionen über den Stecker
NEM 651 6 N, TT und kleine H0 Sehr kompakt Kein gemeinsamer Pluspol im Grundanschluss
Next18 18 N, TT und kleine H0 Kompakt mit zusätzlichen Funktionen Andere Buchse, nicht austauschbar
PluX22 22 Positionen Vor allem H0 Viele Licht- und Soundanschlüsse Pins sitzen am Decoder
21MTC 21 Kontakte H0 und einzelne Spur-0-Modelle Viele Zusatzfunktionen Stifte sitzen auf der Fahrzeugplatine
NEM 652 und 21MTC sind nicht kompatibel: Die ähnliche rechteckige Grundform darf nicht darüber hinwegtäuschen, dass Steckerprinzip und Kontaktbelegung vollständig verschieden sind.
Vor allem H0, aber nicht ausschließlich

In welchen Spurweiten kommt NEM 652 vor?

Spur N

NEM 652 ist wegen der Baugröße selten. Bei älteren oder größeren N-Fahrzeugen kann dennoch ein achtpoliger Kabelstecker vorkommen.

Häufiger

NEM 651, Next18 oder kompakte Litzenausführung.

Spur TT

Einzelne TT-Fahrzeuge besitzen NEM 652. Üblicher sind jedoch NEM 651, Next18 und PluX12.

Prüfen

Platz über der Buchse und Länge des Kabelbaums.

Spur H0

Hier ist die achtpolige Schnittstelle besonders verbreitet. Viele Modelle aus früheren Digitalgenerationen lassen sich damit unkompliziert nachrüsten.

Typische Wahl

LokPilot, SmartDecoder, Standard+ oder Sounddecoder.

Spur H0e und H0m

Bei größeren Schmalspurfahrzeugen kann NEM 652 vorkommen. Häufig ist der Einbauraum jedoch begrenzt.

Prüfen

Decoderhöhe, Schwungmasse und Gehäusestützen.

Spur 0

Einige kleinere Spur-0-Fahrzeuge können eine achtpolige Buchse besitzen. Der Motorstrom kann aber über dem Wert üblicher H0-Decoder liegen.

Prüfen

Dauerstrom und Anfahrstrom unter Last.

Spur 1 und G

Für große Fahrzeuge ist NEM 652 meist nicht die bevorzugte Lösung. Freie Verdrahtung, Schraubklemmen oder Großbahnschnittstellen bieten mehr Leistungsreserve.

Häufiger

L-, XL- oder Gartenbahndecoder.

Vom Brückenstecker zum digitalen Fahrbetrieb

8-poligen Decoder richtig einbauen

Schritt 1

Lok analog testen

Motor, Getriebe, Stromaufnahme und Beleuchtung müssen störungsfrei funktionieren.

Schritt 2

Gehäuse öffnen

Schrauben und Rastnasen nach Anleitung lösen und Kabel nicht abreißen.

Schritt 3

Buchse dokumentieren

Lage von Pin 1, Brückenstecker und Kabelanschlüsse fotografieren.

Schritt 4

Brückenstecker entfernen

Gerade herausziehen und für einen möglichen Analogbetrieb aufbewahren.

Schritt 5

Decoder spannungsfrei einsetzen

Pin 1 ausrichten, Stecker nicht verkanten und Kabel sicher verlegen.

Schritt 6

Programmiergleis verwenden

Adresse auslesen und Motor sowie Licht zunächst bei geringer Geschwindigkeit testen.

Sounddecoder: Zusätzlich müssen Lautsprecher, Schallkapsel, Kabel und gegebenenfalls Pufferspeicher sicher untergebracht werden. Die richtige Schnittstelle garantiert noch keinen ausreichenden Einbauraum.
Falsche Orientierung und Überlastung vermeiden

Typische Fehler bei achtpoligen Decodern

Decoder um 180 Grad verdrehen

Pin 1 und orange Leitung müssen vor dem Einsetzen kontrolliert werden.

Nur nach der Kontaktzahl kaufen

Acht Kontakte bedeuten nicht automatisch, dass Baugröße, Motorstrom und Protokoll passen.

Motorstrom nicht messen

Ältere H0-Antriebe können besonders beim Anfahren einen hohen Strom aufnehmen.

Kontakt 3 ungeprüft verwenden

Eine fahrzeugspezifische Zusatzbelegung muss dokumentiert und geschützt sein.

Blauen Leiter mit Schiene verbinden

Der gemeinsame Plusleiter der Beleuchtung darf nicht direkt an einen Gleisanschluss gelegt werden.

Sound ohne Platzplanung nachrüsten

Decoder, Lautsprecher und Resonanzkörper benötigen gemeinsam deutlich mehr Raum.

20 passende Lok-, Funktions- und Sounddecoder

8-polige Decoder mit NEM-652-Schnittstelle

Die Produktauswahl zeigt unterschiedliche Digitalformate, Leistungsstufen und Einsatzbereiche. Vor der Bestellung müssen Decoderabmessungen, Motorstrom und benötigte Funktionen mit dem Fahrzeug abgeglichen werden.

Antworten vor Bestellung und Einbau

Häufige Fragen zur 8-poligen NEM-652-Schnittstelle

Was bedeutet NEM 652?

NEM 652 bezeichnet eine achtpolige elektrische Schnittstelle für Modellbahnfahrzeuge. Die Buchse besitzt zwei Reihen mit je vier Kontakten.

Ist jeder achtpolige Decoder mit jeder Lok kompatibel?

Nein. Neben dem Stecker müssen Decoderabmessungen, Motorstrom, Digitalprotokoll und Funktionsumfang zur Lok passen.

Wie erkenne ich Pin 1?

Pin 1 wird häufig durch einen Punkt, Pfeil, eine Ziffer oder die orange Motorleitung am Decoderstecker markiert.

Was passiert bei verdrehtem Einbau?

Motor und Licht können falsch reagieren. Der Decoder sollte sofort spannungsfrei entfernt und korrekt ausgerichtet werden.

Kann ein DCC-Decoder in einer Märklin-Lok verwendet werden?

Das ist möglich, wenn die Lok eine passende NEM-652-Buchse und einen geeigneten Gleichstrommotor besitzt und die Zentrale DCC ausgibt.

Kann ich einen Multiprotokolldecoder einsetzen?

Ja. Das Protokoll ist von der Schnittstelle unabhängig. Der Decoder muss lediglich mechanisch und elektrisch passen.

Wofür wird Kontakt 3 verwendet?

Kontakt 3 kann frei bleiben oder vom Fahrzeughersteller für eine Zusatzfunktion genutzt werden. Die Belegung muss dokumentiert sein.

Kann ich einen Sounddecoder einbauen?

Ja, sofern ausreichend Platz für Decoder, Lautsprecher, Schallkapsel und Kabel vorhanden ist.

Ist NEM 652 dasselbe wie 21MTC?

Nein. 21MTC besitzt wesentlich mehr Kontakte und ein anderes Steckerprinzip.

Kann ich NEM 652 auf PluX22 umrüsten?

Eine Umrüstung ist mit passender Adapter- oder Austauschplatine möglich, muss aber zur Lokverkabelung und zum Einbauraum passen.

Wie hoch darf der Motorstrom sein?

Entscheidend ist die zulässige Dauerbelastung des konkreten Decoders. Der tatsächliche Motorstrom sollte unter Last gemessen werden.

Wann ist ein professioneller Einbau sinnvoll?

Bei unbekannter Platinenbelegung, alten Motoren, wertvollen Fahrzeugen oder umfangreichen Soundumbauten empfiehlt sich ein Fachbetrieb.

Technische Grundlage

Berücksichtigt wurden die Kontaktbelegung, Kabelfarben und mechanischen Grundmaße der NEM-652-Empfehlung.

Aktualisierungsdatum

Inhaltlicher Stand: 17. Juli 2026. Vor dem Einbau sind die aktuelle Fahrzeug- und Decoderanleitung zu prüfen.
